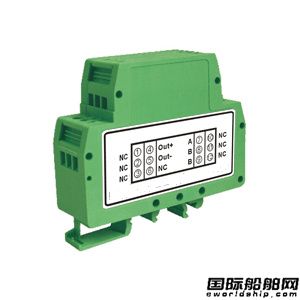

0-75MV轉0-10V/0-5V隔離變送器

1.隔離器的概述及定義

概述：奧通光耦隔離系列產品是通過模擬信號（線性光耦）隔離放大，轉換按比列隔離輸出一組模擬量信號，這組模擬量信號是以標準的4-20mA/0-20mA/0-10V/0-5V/1-5V等信號。隔離放大器產品線性精度高、體積小，遠距離無失真傳輸，而且產品抗EMC電磁干擾強。廣泛應用在電力、工業控制轉換，儀器儀表、遠程監控、醫療設備、工業自控等需要電量隔離測控的行業。光耦隔離系列產品屬于三端隔離產品，隔離電壓3000VDC，輸入信號與輔助電源隔離，輔助電源與輸出隔離。

信號隔離器（一進一出，一進二出）是在自動化控制系統中對各種工業信號變送、轉換、隔離、傳輸、運算的儀表，可與各種工業傳感器配合，取回參數信號，隔離變松傳輸，滿足用戶本地監視遠程數據采集的需求。廣泛應用于機械、電氣、電信、電力、石油、化工、鋼鐵、污水處理、樓宇建筑等領域的數據采集、信號傳輸轉換、PLC、DCS等工業測控系統，用來完善和補充I/O插件功能，增加系統適用性和現場環境的可靠度。

2.產品特點：

1.精度等級：0.1級、0.2級、0.5級。

2.0-2.5V/0-5V/0-10V/1-5V等標準電壓信號、0-1mA/ 0-10mA/0-20mA/4-20mA等標準電流信號輸入, 輸出標準的隔離信號。

3.輸出電壓信號：0-5V/0-10V/1-5V、輸出電流信號：0-10mA/0-20mA/4-20mA，具有高帶載能力。

4.  PWR:5VDC，12VDC，15VDC，24VDC±10%單電源供電 >5V供電的產品時內部有反接保護。

5.全量程范圍內極高的線性度（非線性度<0.2%）

3.應用舉例:

1.直流電流/電壓信號的隔離、轉換、變送及放大

2.模擬信號地線干擾抑制及數據隔離采集

3.信號遠程無失傳輸

4.電力監控、醫療設備隔離安全柵

5.電量隔離測控的工業現場

6. 傳感器4-20mA等模擬信號一進一出、一進兩出、兩進兩出模擬信號轉換

4.產品型號及定義

AOT   U(A)  -  P  -  O

輸入電壓(V)   或      電流信號(mA)值

U1：0-5V            A1：0—1mA

U2：0-10V           A2: 0—10mA

U3：0-75mV          A3: 0—20mA

U5：0-±5V          A5：0—±1mA

U6：0-±10V         A6: 0—±10mA

U7：0-±100mV       A7: 0—±20mA

U8：用戶自定義      A8: 用戶自定義

輔助電源

P1:DC24V   P2:DC12V         　

P3:DC5V    P4:DC15V    P5:用戶自定義

輸出信號

O1:4-20mA  O2:0-20mA    O4:0-5V   O5:0-10V

O6:1-5V    O7: 0-±5V   O8: 0-±10V    O9: -20-+20mA
