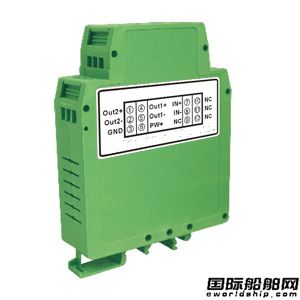

0-5V,0-10V轉4-20MA隔離變送器
更新時間:2017-07-10 訪問統計:956一進兩出 單輸入雙輸出信號隔離變送器
產品概述：
導軌安裝光電系列模擬信號隔離分配器是一種將輸入信號隔離放大、轉換成按比例輸出的直流信號混合集成厚模電路。產品廣泛應用在電力、遠程監控、儀器儀表、醫療設備、工業自控等需要直流信號隔離測控的行業。此系列產品內部采用了線性光電隔離技術相比電磁隔離具有更好的搞EMC干擾和空間電磁干擾。此系列產品內部已內置了零點和滿度調節的多圈精密電位器，在現場直接使用就可以實現模擬信號的隔離放大和傳輸。
主要特性:
>>精度等級：0.1級、0.2級、0.5級。產品出廠前已檢驗校正，用戶可以直接使用
>>輔助電源：5V/12V/15V/24VDC 或者220VAC（范圍±10%）
>>國際標準一路信號輸入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
>>二路輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力
>>全量程范圍內極高的線性度（非線性度<0.2%）
>>標準DIN35 導軌式安裝（尺寸：106.7x79.0x25.0mm）
>>具有較強的抗電磁干擾和高頻信號干擾能力
應用：
>>模擬信號數據隔離、采集和變換，信號分配器
>>隔離4-20mA或0-20mA信號傳輸
>>工業現場信號隔離及變換
>>信號長線無失真傳輸
>>儀器儀表信號收發
>>電力監控、醫療設備隔離
>>變頻器信號隔離采集
>>PLC/FA 電機信號隔離控制
>>非電量信號變送
型號及定義
AOT 1x2 - U(A)□- P□- O□
|
輸入額定電壓U（或電流A）值 |
輔助電源P |
輸出O |
|
|
U1： 0-5V |
A1：0-1mA |
P1： DC24V |
O1：4-20mA |
|
U2：0-10V |
A2：0-10mA |
P2： DC12V |
O2：0-20mA |
|
U3：0-75mV |
A3：0-20mA |
P3： DC5V |
O4：0-5V |
|
U4：0-2.5V |
A4：4-20mA |
P4： DC15V |
O5：0-10V |
|
|
|
|
O6：1-5V |
|
Uz：用戶自定義 |
Az：用戶自定義 |
Pz：用戶自定義 |
Oz: 用戶自定義 |
產品選型舉例
例：輸入0-5V 輔助電源：24V 輸出1:4-20mA 輸出2：4-20mA 產品型號：AOT1x2-U1-P1-O1
例：輸入4-20mA 輔助電源：12V 輸出1:0-10V 輸出2：0-10V 產品型號：AOT1x2-A4-P2-O5
產品技術參數：
|
參數名稱 |
測試條件 |
最小 |
典型值 |
最大 |
單位 |
||
|
隔離電壓 |
DC 1min |
2500 |
3000 |
|
VDC |
||
|
測試電壓 1S |
3000 |
|
|
VAC |
|||
|
增益 |
電壓 |
|
1 |
|
V/V |
||
|
電流 |
|
1 |
|
mA/mA |
|||
|
非線性度 |
|
|
0.1 |
|
%FSR |
||
|
精度 |
|
|
0.1 |
|
%FSR |
||
|
信號輸入 |
電壓 |
|
0 |
|
1000 |
V |
|
|
電流 |
|
-1000 |
|
1000 |
mA |
||
|
輸入失調電壓 |
|
|
2 |
5 |
mV |
||
|
輸入阻抗 |
電壓 |
|
400 |
|
|
KΩ |
|
|
電流 |
|
|
100 |
250 |
Ω |
||
|
信號輸出 |
電壓 |
|
-10 |
|
12 |
V |
|
|
電流 |
|
-20 |
|
20 |
mA |
||
|
負載能力 |
電壓 |
Vout=10V |
|
5 |
|
kΩ |
|
|
電流 |
|
0 |
350 50 |
|
Ω |
||
|
響應時間 |
-3DB
|
|
1 |
200 |
mS |
||
|
信號輸出紋波 |
不濾波 |
|
10 |
20 |
mVRMS |
||
|
溫度飄移 |
|
|
50 |
|
ppm/℃ |
||
|
輔助電源 |
電壓 |
用戶自定義 |
3.3 |
|
24 |
VDC |
|
|
功耗 |
|
|
0.5 |
1 |
W |
||
|
工作環境溫度 |
|
-25 |
|
75 |
℃ |
||
|
貯存溫度 |
|
-40 |
|
80 |
℃ |
||
|
重量 |
|
|
120 |
|
g |
||
注: 電流輸出型如果要求負載電阻500Ω,請另做注明
|
輸入參數 |
|
輸出參數 |
|||||
|
輸入項目 |
輸入阻抗 |
電源損耗 |
輸入過載能力 |
輸出項目 |
輸出過載能力 |
響應時間 |
|
|
0-5V |
≥300KΩ |
電壓輸出 < 0.6W 電流輸出 <1.5W |
2.0倍額定：連續 |
4-20mA |
負載電阻 不超過350Ω |
≤1mS |
|
|
0-10V |
0-20mA |
||||||
|
0-1mA |
1KΩ |
1.5倍額定：連續 3.0倍額定：1S |
|
||||
|
0-10mA |
TYP：250Ω 可自設定 |
0-5V |
≥2KΩ |
||||
|
0-20mA |
0-10V |
||||||
|
4-20mA |
1-5V |
||||||
|
|
|
|
|
|
|
|
|
