船用單聯油濾器CBM1133-82

單聯油濾器-船用單筒油濾器

Shipbuilding-SIMPLEX OIL STRAINERS

船用單聯油濾器-船用單筒油濾器-單聯滑油濾器 產品概述：

適用于工作溫度≤80C⁰的船舶燃油和滑油管系?！度鐪囟冗^高，可以非標定制》

此款產品的設計與制造是在船舶行業標準CBM1133-82 的基礎上，結合現代船舶的要求進行了改進設計。從而形成了我司594YZFH1Y系列企業產品。

船用單聯油濾器-船用單筒油濾器-單聯滑油濾器 執行標準：

①中國船舶工業總公司外貿標準：CBM1133-82 單聯油濾器

②日本工業標準：JIS F7209-2001

船用單聯油濾器-單聯滑油濾器-單聯粗油濾器 基本參數選型表：

我司《揚州飛航船舶附件廠》于2017-6-25 順利交付 一批單聯油濾器：

此次我司交付的兩批單聯油濾器有所區別：

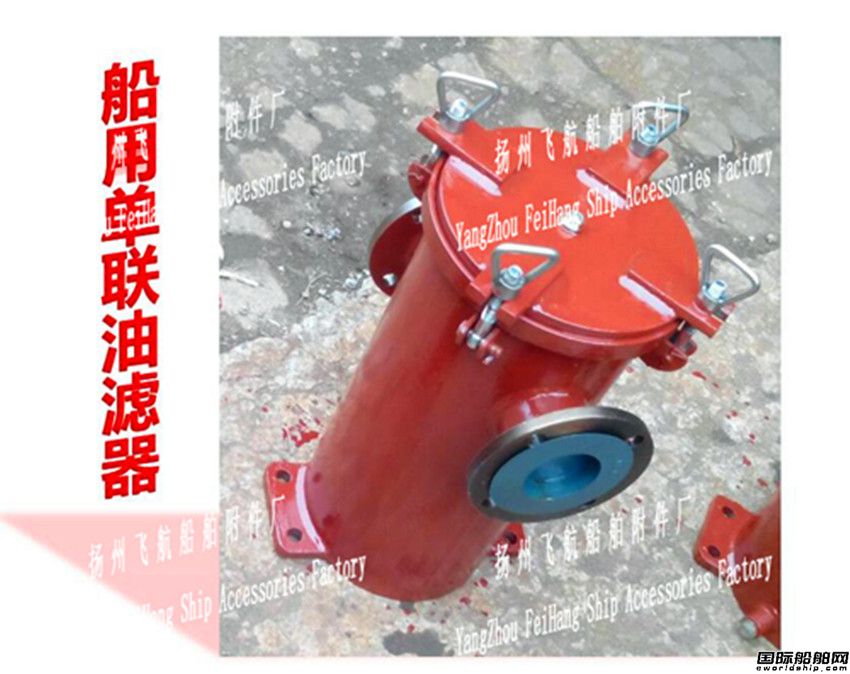

第一批：客戶是選擇嚴格按照CBM1133-82船用單聯油濾器的標準來選擇的。（如下圖）

第二批：客戶是在CBM1133-82船用單聯油濾器的執行標準基礎之上，進行了修改增加。分別將連接法蘭尺寸更改為PN16的法蘭等級，同時將內部過濾桶精細了雙層設計，大大增加了過濾的精度。（如下圖）

下面，我司正對于中國船舶工業總公司外貿標準：CBM1133-82 單聯油濾器做個簡單介紹：

①船用單聯油濾器的 基本形式：

S型——法蘭連接尺寸按CB/T46的直通單聯油濾器,船用直通單聯油濾器；

SS型——法蘭連接尺寸按GB2506的直通單聯油濾器,船用直通單聯油濾器；

LA型——法蘭連接尺寸按CB/T46的右式直角單聯油濾器,船用直通單聯油濾器；

LB型——法蘭連接尺寸按CB/T46的左式直角單聯油濾器,船用直通單聯油濾器；

LAS型——法蘭連接尺寸按GB2506的右式直角單聯濾器,船用直通單聯油濾器；

LBS型——法蘭連接尺寸按GB2506的左式直角單油濾器,船用直通單聯油濾器；

②船用單聯油濾器-單聯滑油濾器-單聯粗油濾器 定做材質選擇：

通常而言，如果沒有特殊要求：

CBM1133-82船用單聯油濾器本體、蓋及濾筒的材料為Q235-A（碳素鋼），濾網材料為1Cr18Ni9Ti（奧氏不銹鋼）；船用單聯油濾器濾網筒過濾有效面積與公稱通徑截面積之比不小于5；用于滑油介質的油濾器加裝磁性塊（如下圖）：

材料為AINiCo5；油濾器密性試驗和強度試驗,壓力為0.75MPa, 持續時間不少于5min，應無滲漏；船用單聯油濾器內腔除銹清潔后涂防銹油,外表面涂防銹底漆和淺灰色面漆各一度；

為了更高的增強抗腐蝕性能此款CBM1133-82 單聯油濾器可以采用以下材質進行生產：

SUS304不銹鋼單聯油濾器/船用不銹鋼單聯油濾器 CBM1133-82(DN25-DN350)

SUS316不銹鋼單聯油濾器/船用不銹鋼單聯油濾器 CBM1133-82(DN25-DN350)

SUS316L不銹鋼單聯油濾器/船用不銹鋼單聯油濾器 CBM1133-82(DN25-DN350)

同時，濾網材質也可以選擇：SUS304濾網，SUS316濾網，SUS316L濾網，通常過濾精度如下：

④船用單聯油濾器-單聯滑油濾器-單聯粗油濾器 通常標記為：

Pg5（壓力0.5Mpa），DN50（公稱通徑），S型（直通）單聯油濾器

S5050 CBM1133-82 船用單聯油濾器/JIS F7209-50S-F 單筒油濾器

FH1133-S-50-00 單聯油濾器,船用單聯油濾器

Pg5（壓力0.5Mpa），DN65（公稱通徑），LA型（直角）單聯油濾器

LA5065 CBM1133-82 船用直角單聯油濾器/JIS F7209-65LA-F 直角單筒油濾器

FH1133-LA-65-00 單聯油濾器,船用單聯油濾器

Pg5（壓力0.5Mpa），DN80（公稱通徑），LB型（直角）單聯油濾器

LB5080 CBM1133-82 船用直角單聯油濾器/JIS F7209-80LB-F 直角單筒油濾器

FH1133-LB-80-00 單聯油濾器,船用單聯油濾器

Pg5（壓力0.5Mpa），DN150（公稱通徑），S型（直通）單聯油濾器

S5150 CBM1133-82 船用直角單聯油濾器/JIS F7209-150S-F 直角單筒油濾器

FH1133-S5150-00 單聯油濾器,船用單聯油濾器
