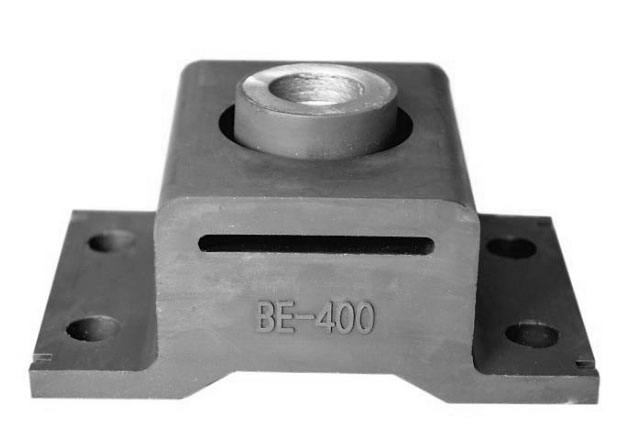

BE型隔振器
更新時間:2017-12-11 訪問統計:2268 |
【點擊查看大圖】 |
性能特點及適用范圍：
（1）BE型系列隔振器具有防脫落保護式結構，在橡膠體受損或斷裂時，仍能保持設備與隔振器的連接，不會脫落；
（2）適用于平置、側掛及倒掛等多種安裝形式；
（3）耐油、耐海水、耐鹽霧和日照，滿足艦船環境條件；
（4）主要用于柴油機、風機、水泵、空壓機及電機等各類1500r/min以上船用、陸用、航空用機械設備的振動、沖擊隔離
BE型系列隔振器外形尺寸和接口尺寸
單位：mm
| 型 號 | M | L | L1 | H | B | B1 | n | d |
| BE-10 | M8 | 70 | 54 | 40 | 36 | - | 2 | Φ7 |
| BE-15 | M8 | 70 | 54 | 40 | 36 | - | 2 | Φ7 |
| BE-25 | M8 | 70 | 54 | 40 | 40 | - | 2 | Φ7 |
| BE-40 | M10 | 85 | 68 | 46 | 55 | - | 2 | Φ9 |
| BE-60 | M12 | 100 | 80 | 50 | 65 | - | 2 | Φ9 |
| BE-85 | M14 | 120 | 100 | 60 | 70 | - | 2 | Φ11 |
| BE-120 | M16 | 140 | 112 | 60 | 85 | - | 2 | Φ13 |
| BE-160 | M18 | 145 | 115 | 62 | 90 | - | 2 | Φ13 |
| *BE-220 | M22 | 150 | 120 | 62 | 100 | - | 2 | Φ15 |
| BE-220 | M22 | 150 | 120 | 70 | 105 | - | 2 | Φ15 |
| *BE-300 | M24 | 155 | 125 | 67 | 105 | 60 | 4 | Φ15 |
| BE-300 | M24 | 155 | 125 | 75 | 115 | 60 | 4 | Φ15 |
| *BE-400 | M27 | 160 | 130 | 67 | 110 | 65 | 4 | Φ15 |
| BE-400 | M27 | 175 | 140 | 80 | 120 | 65 | 4 | Φ17 |
BE型系列隔振器主要規格和性能參數
單位：mm
| 型號 | 額定載荷(N) | 靜變形 (mm) |
動剛度(N/mm) | 固有 頻率 (Hz) |
阻尼比 (C/Cc) |
重量 (kg) |
||||||
| Z正 | Z反 | Y | X | Z | Z正 | Z反 | Y | X | ||||
| BE-10 | 100 | 70 | 120 | 50 | 1.5～3.0 | 40 | 44 | 96 | 37 | 10±1.5 | 0.07～0.11 | 0.10 |
| BE-15 | 150 | 100 | 170 | 70 | 60 | 67 | 145 | 55 | 0.10 | |||
| BE-25 | 250 | 170 | 300 | 150 | 100 | 110 | 241 | 92 | 0.15 | |||
| BE-40 | 400 | 280 | 450 | 200 | 3.5～5.0 | 161 | 178 | 387 | 148 | 0.25 | ||
| BE-60 | 600 | 400 | 700 | 300 | 242 | 266 | 580 | 222 | 0.40 | |||
| BE-85 | 850 | 600 | 1000 | 400 | 342 | 377 | 822 | 315 | 0.70 | |||
| BE-120 | 1200 | 800 | 1350 | 600 | 483 | 533 | 1280 | 445 | 1.00 | |||
| BE-160 | 1600 | 1100 | 1800 | 800 | 644 | 710 | 1570 | 560 | 1.20 | |||
| BE-220 | 2200 | 1500 | 2400 | 1100 | 880 | 977 | 2268 | 816 | 1.50 | |||
| BE-300 | 3000 | 2000 | 3300 | 1500 | 1210 | 1332 | 3093 | 1110 | 1.80 | |||
| BE-400 | 4000 | 2800 | 4300 | 1800 | 1610 | 1776 | 4120 | 1480 | 2.30 | |||
