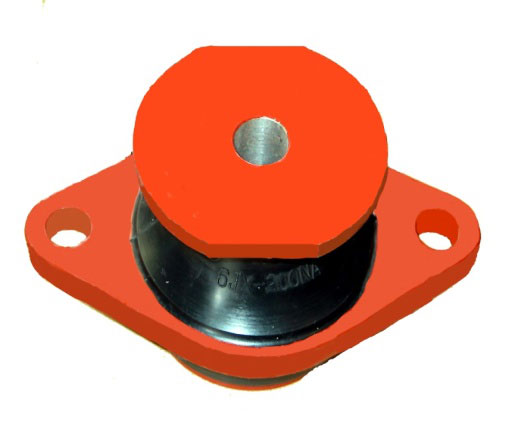

6JX型系列隔振器
更新時間:2017-12-11 訪問統計:2324 |
 【點擊查看大圖】 |
性能特點及適用范圍：
（1）該型隔振器采用封閉式結構，即使橡膠體受損斷裂，也能保證隔振器與設備、基礎的連接，保證設備的正常工作；
（2）固有頻率低，且具有等頻特性，在二分之一額定載荷至額定載荷范圍內，隔振器固有頻率變化較??；
（3）承載范圍寬，變形量大，有較好的抗沖擊性能；
（4）一般在軸向（Z向）承載情況下使用；
（5）適用于船船、車輛等對隨機振動和沖擊隔離要求較高的動力機械及電子設備的減震和緩沖，如水（油）泵、空壓機等。
6JX型系列隔振器外形和接口尺寸
單位：mm
| 型號 | L | L1 | H | H1 | h | D | D1 | d1 | d2 |
| 6JX-25 | 126 | 100 | 60 | 46 | 8 | 70 | 70 | 10 | 12 |
| 6JX-45 | 150 | 120 | 66 | 51 | 10 | 76 | 76 | 14 | 14 |
| 6JX-70 | 168 | 136 | 68 | 53 | 12 | 82 | 82 | 16 | 16 |
| 6JX-100 | 168 | 136 | 70 | 55 | 12 | 82 | 82 | 16 | 16 |
| 6JX-120 | 168 | 136 | 70 | 55 | 12 | 82 | 82 | 16 | 16 |
| 6JX-200 | 172 | 140 | 80 | 58 | 13 | 88 | 88 | 19 | 16 |
| 6JX-200N | 172 | 140 | 80 | 56 | 13 | 88 | 88 | 19 | 16 |
| 6JX-200NA(1) | 172 | 140 | 80 | 58 | 13 | 88 | 88 | 19 | 16 |
| 6JX-200NA(2) | 172 | 140 | 80 | 56 | 13 | 88 | 88 | 19 | 16 |
| 6JX-300 | 172 | 140 | 80 | 58 | 13 | 88 | 88 | 19 | 16 |
| 6JX-400 | 248 | 210 | 108 | 82 | 18 | 140 | 165 | 26 | 20 |
| 6JX-600 | 260 | 220 | 112 | 86 | 20 | 150 | 170 | 30 | 22 |
| 6JX-900 | 290 | 244 | 115 | 90 | 22 | 165 | 190 | 33 | 24 |
| 6JX-1200 | 340 | 288 | 135 | 95 | 26 | 193 | 224 | 36 | 26 |
| 6JX-1500 | 340 | 288 | 135 | 95 | 26 | 193 | 224 | 36 | 26 |
6JX型系列隔振器主要規格和性能參數
單位：mm
| 型號 | 額定載荷 (N) | 額定載荷下的靜變形(mm) | 額定載荷下的固有頻率(Hz) | 重量(kg) | |
| 天然膠 | 丁腈膠 | ||||
| 6JX-25 | 250 | 7±1.5 | 7±1.5 | 8±1.5 | 1.00 |
| 6JX-45 | 450 | 7±1.5 | 7±1.5 | 8±1.5 | 1.05 |
| 6JX-70 | 700 | 8±1.5 | 7±1.5 | 8±1.5 | 1.26 |
| 6JX-100 | 1000 | 8±1.5 | 7±1.5 | 8±1.5 | 1.36 |
| 6JX-120 | 1200 | 8±1.5 | 7±1.5 | 8±1.5 | 1.36 |
| 6JX-200 | 2000 | 8±1.5 | 7±1.5 | 8±1.5 | 1.90 |
| 6JX-200N | 2000 | 8±1.5 | 7±1.0 | 8±1.0 | 2.00 |
| 6JX-200NA(1) | 2500 | 8±1.5 | 7±1.5 | 8±1.5 | 1.90 |
| 6JX-200NA(2) | 3000 | 8±1.5 | 7±1.0 | 8±1.0 | 2.00 |
| 6JX-300 | 3000 | 8±1.5 | 7±1.5 | 8±1.5 | 1.90 |
| 6JX-400 | 4000 | 14±2.0 | 7±1.5 | 8±1.5 | 7.30 |
| 6JX-600 | 6000 | 12±2.0 | 7±1.5 | 8±1.5 | 9.00 |
| 6JX-900 | 9000 | 18±3.0 | 6±1.5 | 8±1.5 | 12.5 |
| 6JX-1200 | 12000 | 22±4.0 | 6±1.5 | 8±1.5 | 21.0 |
| 6JX-1500 | 15000 | 17±2.0 | 6±1.5 | 8±1.5 | 21.0 |
