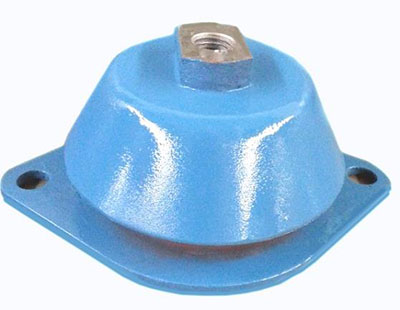

ZA/Z型系列隔振器
更新時間:2017-12-11 訪問統計:2124  |
 【點擊查看大圖】 |
ZA型系列隔振器主要規格和技術數據
| 型 號 | Φ1 | Φ2 | Φ3 | A1 | A2 | H | H1 | M | 重量(kg) |
| ZA-39 | 104 | 82 | 13.5 | 172 | 135 | 39 | 5 | 16 | 0.60 |
| ZA-49 | 144 | 115 | 14.5 | 212 | 182 | 49 | 5 | 16 | 1.15 |
| 型號-規格 | 載荷范圍(N) | 垂向靜變形(mm) | 垂向固有頻率(Hz) | 阻尼比(C/Cc) | 工作溫度 (°C) |
| ZA-39-40 | 900～1500 | 1.0～3.0 | 13～17 | 0.08 | - 40～+70 |
| ZA-39-50 | 1500～2500 | 1.0～3.0 | 13～17 | 0.08 | - 40～+70 |
| ZA-39-60 | 2500～4000 | 1.0～3.0 | 13～17 | 0.08 | - 40～+70 |
| ZA-39-70 | 4000～6400 | 1.0～3.0 | 13～17 | 0.08 | - 40～+70 |
| ZA-49-40 | 2500～5500 | 3.8～8.0 | 8.5～10 | 0.08 | - 40～+70 |
| ZA-49-50 | 5500～7500 | 2.0～5.7 | 9.5～14 | 0.08 | - 40～+70 |
| ZA-49-60 | 7500～10000 | 2.4～5.5 | 10～15 | 0.08 | - 40～+70 |
| ZA-49-70 | 10000～12000 | 2.3～4.5 | 11～15 | 0.08 | - 40～+70 |
適用范圍：主要應用于風力發電機、水泵、中小型柴油發電機等設備的減振，適用范圍廣，減振效果好。產品變形量可根據客戶要求定制。
產品詳細介紹參見公司官方網站：http://www.wxqiyao.com/product.asp?Plt=52&Pone=104
 |
【點擊查看大圖】 |
ZA型系列隔振器主要規格和技術數據
| 型 號 | Φ1 | Φ2 | Φ3 | A1 | A2 | H | H1 | M | 重量(kg) |
| ZA-39 | 104 | 82 | 13.5 | 172 | 135 | 39 | 5 | 16 | 0.60 |
| ZA-49 | 144 | 115 | 14.5 | 212 | 182 | 49 | 5 | 16 | 1.15 |
| 型號-規格 | 載荷范圍(N) | 垂向靜變形(mm) | 垂向固有頻率(Hz) | 阻尼比(C/Cc) | 工作溫度 (°C) |
| ZA-39-40 | 900～1500 | 1.0～3.0 | 13～17 | 0.08 | - 40～+70 |
| ZA-39-50 | 1500～2500 | 1.0～3.0 | 13～17 | 0.08 | - 40～+70 |
| ZA-39-60 | 2500～4000 | 1.0～3.0 | 13～17 | 0.08 | - 40～+70 |
| ZA-39-70 | 4000～6400 | 1.0～3.0 | 13～17 | 0.08 | - 40～+70 |
| ZA-49-40 | 2500～5500 | 3.8～8.0 | 8.5～10 | 0.08 | - 40～+70 |
| ZA-49-50 | 5500～7500 | 2.0～5.7 | 9.5～14 | 0.08 | - 40～+70 |
| ZA-49-60 | 7500～10000 | 2.4～5.5 | 10～15 | 0.08 | - 40～+70 |
| ZA-49-70 | 10000～12000 | 2.3～4.5 | 11～15 | 0.08 | - 40～+70 |
適用范圍：主要應用于風力發電機、水泵、中小型柴油發電機等設備的減振，適用范圍廣，減振效果好。產品變形量可根據客戶要求定制。
 |
 【點擊查看大圖】 |
Z型系列隔振器主要規格和技術數據
| 型號 | M | A | B | C | D | S | H | H1 | d |
| Z1 | 12 | 120 | 95 | 75 | 30 | 19 | 40 | 3 | 12 |
| Z2 | 16 | 170 | 140 | 115 | 40 | 28 | 58 | 4 | 14 |
| Z3 | 20 | 225 | 185 | 155 | 50 | 36 | 75 | 5 | 18 |
| Z4 | 22 | 250 | 210 | 180 | 55 | 40 | 90 | 7 | 20 |
| Z5 | 24 | 285 | 240 | 200 | 66 | 41 | 110 | 9 | 22 |
| 型號 | 垂向額定 載荷(kN) |
垂向額定載荷 下靜變形(mm) |
垂向額定載荷下 固有頻率(Hz) |
重量 (kg) |
| Z1 | 1.0 | ～3 | ～12 | 0.33 |
| Z2 | 2.0 | ～5 | ～10 | 0.90 |
| Z3 | 3.5 | ～7 | ～9 | 2.35 |
| Z4 | 6.0 | ～8.5 | ～8 | 4.25 |
| Z5-A | 10.0 | 10±1.5 | 7±1.0 | 6.10 |
| Z5-B | 20.0 | 10±1.5 | 7±1.0 | 6.10 |
| Z5-C | 25.0 | 10±1.5 | 7±1.0 | 6.10 |
End
