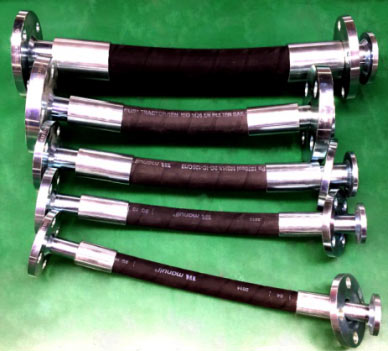

扣壓膠管總成 (法蘭式、卡套式)

扣壓零部件 (法蘭、套管等)

扣壓式膠管由金屬接頭體與鋼絲編織膠管等部件經扣壓成型，主要適宜于工程建筑、起重運輸、冶金鍛壓、礦山設備、船舶、注塑機械、農業機械、各種機床以及各工業部門機械化、自動化液壓系統中輸送具有一定壓力和溫度的石油基（如礦物油、可溶性油、液壓油、燃油、潤滑油）液體、水基液體（如乳化液、油水乳濁液、水）、氣體等和液體傳動用。

產品特點：

1. 橡膠管采用進口品牌并能提供船級社證書，具有良好的耐油、耐海水、抗老化、阻燃等性能；

2. 膠管承壓能力高，脈沖性能優越；

3. 管體結合緊密，使用柔軟，在壓力下變形??；

4. 膠管具有優良的耐曲撓性和耐疲勞性；

5. 膠管總成可按各種形式要求設計生產；

6. 生產的膠管總成已經取得CCS船級社工廠型式認可。

接頭型式：

型號標志說明：

標記示例：

（1）FLS30-40A×500：表示一頭為固定法蘭、一頭為松套法蘭，工作壓力為3.0MPa、公稱通徑為40mm、總成長度為500mm的法蘭式扣壓膠管。

（2）KT10-08A×400指連接方式為卡套式連接、工作壓力為1.0MPa、公稱通徑為8mm 、總成長度為400mm的卡套式扣壓膠管。



部分扣壓式膠管總成主要性能參數表

型 號	公稱或  名義通徑  (mm)	工作壓力  (MPa)	爆破壓力  (MPa)	最小彎曲半徑  (mm)	設計壓力  (MPa)	選用膠管
FLS05-15A	15	0.5	＞2.0	200	13	“MANULI”TRACTOR/1T  EN853 1SN
FLS05-20A	20			240	10.5
FLS05-25A	25			300	8.8
FLS05-32A	32			419	6.3
FLS05-40A	40			500	5
FLS30-25A	25	3.0	＞12.0	300	8.8
KT10-08A	8	1.0	＞4.0	127	18
FLS05-65A	65	0.5	＞2.0	760	7	“MANULI”TRACTOR/2K  EN857 2SN
FLS05-80A	80			500	7	“MANULI”ROCKMASTER/2PLUS

注：表中工作壓力僅為客戶需求的實際壓力，在膠管設計壓力容許范圍內可根據用戶要求設計，接頭型式不限。
