海事衛星終端 Glocom GX-9

Glocom GX-9是Inmarsat FleetBroadband ，FB250級的船載BGAN終端。設計支持各種寬帶全球區域網絡業務，包括IP分組數據（在共享信道高達384 kbps）、Streaming（8、16、32、64和128 kbps）、3.1kHz音頻（用于傳真和安全語音），以及低費率的AMBE電話電路交換的語音業務。GX-9通過Inmarsat I-4衛星進行通訊。

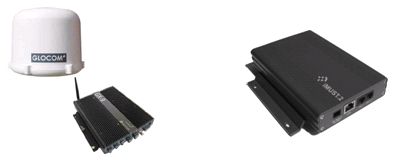

　　GX-9包括ADE（甲板上天線單元）和BDE（甲板下控制臺單元）兩個獨立模塊，以及連接用的同軸電纜。ADE具有螺旋天線、3軸穩定器(帶自動衛星跟蹤)、GPS接收器和前端RFU。BDE包括增強的FB250核心模塊（帶晶體振蕩器），適合海事沖擊/振動環境，寬范圍（11～32V DC）的DC/DC電源模塊和接口模塊，封裝在堅固耐用的機殼防震架里，用于桌面或機架安裝。GX-9 ADE 屏蔽在一個緊湊的、玻璃纖維的圓柱形穹頂里，高約27 cm，直徑33 cm。
　　iMUST是一種適合Inmarsat BGAN網絡的IP應用，可進行低成本的多信道語音和傳真業務，支持船到岸、岸到船和船到船通訊。每個iMUST遠端盒通過LAN連接到FBB終端，提供2路信道用于語音或傳真。最多可配置3個iMUST（6個信道）用于大船操作(如郵輪船艙)。iMUST具有網關盒子，可直接呼叫船上。iMUST用于Inmarsat FBB的語音和傳真費用, 可節省高達80%的通訊費用。
　　緊湊的iMUST遠端盒通過LAN口連接FBB終端。iMUST遠端盒配置了2個模擬端口，用于連接電話機和G3類傳真機。通過標準LAN hub或轉換器，最多可配置3個雙信道iMUST給FBB終端。每個iMUST遠端盒具有2個專用的iMUST電話號碼。
　　iMUST網關盒安裝在客戶辦公室里，連接到互聯網，方便直接撥號。配置一個PSTN適配器，iMUST網關盒也可以作為橋梁，使得客戶可以呼叫到船上。

　　產品特性：
　　　● 工業級晶體振蕩器，具有加速度靈敏度（0.7ppb），適用于惡劣的海洋環境 ；
　　　● 內置無線LAN，用于多個工作站或WiFi手機通訊 ；
　　　● ADE和BDE之間的線纜長度可定制，適合大船安裝 ；
　　　● 無線PDA上的多種語言人機接口，訪問GX-9終端操作數據，通過內置web服務器 ；
　　　● 堅固的鋁制BDE，防水防塵IP-54 。

　　典型應用：
　　　● IP分組數據接入web、電子郵件、企業服務器/數據庫、VoIP ；
　　　● ISDN語音和傳真（3.1 kHz音頻）；
　　　● PSTN電話語音（4.0 AMBE編碼）；
　　　● 基于IP streaming的壓縮視頻（128 kbps）；
　　　● 短信業務（SMS）；
　　　● 高質量音頻（3.1 kHz ISDN）；
　　　● 安全語音和數據 。

　　適合的船舶：ADE重量小于3.7 kg ，天線外殼小于2加侖慢燉鍋的尺寸，GX-9可安裝在任何總長度25英尺（或更長）的船上。BDE測量尺寸約為25×28×5厘米（不計WiFi天線），僅需占用很小的船艙空間。GX-9是FB250級設計，收發器可用于大多數FB500業務，除了 256 kbps streaming和小于15°仰角的傳真。

　　技術性能：
　　　● 業務功能
　　　　　電路交換：
　　　　　　　電話：4 kbps AMBE語音編碼（PSTN），3.1 kHz 音頻語音和傳真（ISDN 超過15°仰

　　　　　　　　　　角）；
　　　　　分組交換：
　　　　　　　寬帶streaming ：8、16、32、64、128 kbps專用信道 ；
　　　　　　　IP數據（非QoS）：高達239 kbps發送和384 kbps接收，共享信道 ；
　　　　　　　短信（SMS）；
　　　● 物理特性：
　　　　　甲板上天線單元（ADE）：
　　　　　　　外殼：玻璃纖維拱頂 ；
　　　　　　　尺寸/重量：直徑330 mm ，高270 mm , 3.6 kg ；
　　　　　　　安裝：螺栓 ；
　　　　　　　防水性能：IP55 ；
　　　　　　　組件：
　　　　　　　　　天線：2組螺旋 ；
　　　　　　　　　射頻單元：高功率放大器、雙工器、低噪聲放大器 ；
　　　　　　　　　穩定器：3軸設計的天線控制單元（ACU），用于自動衛星跟蹤 ；
　　　　　　　　　12信道GPS接收器 ；
　　　　　　　　　電纜連接到BDE：RG-223同軸電纜（標準15米），TNC接頭（公）；
　　　　　甲板下控制臺單元（BDE）：
　　　　　　　外殼：鋁合金 ；
　　　　　　　尺寸/重量：44×210×260 mm , 2.4 kg ；
　　　　　　　安裝：螺栓，帶安裝支架 ；
　　　　　　　防水等級：IP54 ；
　　　　　　　組件：
　　　　　　　　　核心模塊：BGAN class 9調制解調器 ；
　　　　　　　　　接口和電源模塊 ；
　　　　　　　　　SIM卡 ；
　　　　　　　　　無線LAN天線 ；
　　　　　iMUST：
　　　　　　　外殼：鋁合金 ；
　　　　　　　尺寸/重量：10.8 x 16.5 x 2.9 cm ，2 kg ；
　　　　　　　電源：10.8V～28.8V DC ，功耗 8W ；
　　　　　　　外部接口：
　　　　　　　以太網端口：RJ45支持100 Mbps ；
　　　　　　　電話端口：RJ11兩線模擬端口 ；
　　　● 操作特性：
　　　　　電源：寬范圍直流輸入, 10.8～31.2 V/120 W ；
　　　　　功耗：總共 100 W ；
　　　　　發射頻率：1626.5～1660.5 MHz ；
　　　　　天線發射：14 dBW EIRP ；
　　　　　接收頻率：1525.0～1559.0 MHz ；
　　　　　接收G/T：> -15.5 dB/K ；
　　　● 環境指標：
　　　　　操作溫度：-25℃～ +55℃ ；
　　　　　濕度：95% （在40℃）；
　　　　　降雨：100 mm/hr ；
　　　　　風速：高達100節（一般操作情況下）；
　　　　　冰（ADE）：25 mm（僅生存）；
　　　　　噴射（ADE）：從所有方向的固體液滴 ；
　　　　　振動：

　　　　　船體運動：

　　　● 外部接口：


　　　● 認證：
　　　　　FCC：Part 15 ，Part 15.247 , Part 25 ；
　　　　　EN: 300328 ,301444 ,301489-1 , 301489-17 , 301489-20 ,60950-1 ；
　　　　　IEC：60945 。

　　標準配置：甲板上天線單元（ADE）、甲板下控制臺單元（BDE）、同軸電纜15米、操作CD、電源線5米、雙信道iMUST（IP語音和IP傳真）。
