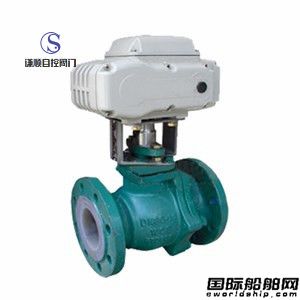

Q941F46電動襯氟軟密封球閥
更新時間:2018-06-14 訪問統計:712Q941F46電動襯氟軟密封球閥概述
電動襯氟軟密封球閥由謙順系列電動執行機構和襯氟球閥組成，由于該閥內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚四氟乙烯(簡稱F46)，故具有可靠的耐腐蝕性和密封性。執行機構能提供足夠的轉距，保證閥的可靠開、閉，并帶有自動復位的離合器，失電時可自動復位。內置閥位反饋裝置可實現閥位信號的傳遞和遠程控制。襯氟球閥是采用氟塑料作為內襯，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩?？勺鏖_關或調節之用，本產品適用于各種工業管道中液體和氣體的輸送(包括蒸氣)，在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。全通徑閥門提供最大的流量，并可用于掃線清洗或隔離輸送的管道。
產品廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。
Q941F46電動襯氟軟密封球閥特點
1、耐腐蝕：閥體內腔及理體均包襯2.5-3mm厚的F46，能耐酸、堿，耐強腐蝕。
2、采用軟密封閥座，密封性能好。
3、體積小，重量輕，結構簡單，安裝維修方便。
4、流阻小，流通能力
Q941F46電動襯氟軟密封球閥主要零部件材料
|
型式 |
直通兩分式鑄造球閥 |
|
公稱通徑 |
DN15～200mm |
|
公稱壓力 |
PN1.0、1.6MPa (ANSI 150Lb) |
|
連接形式 |
法蘭連接 JB/T79-94(ANSI16.5) |
|
材料 |
ZG230-450襯F46、ZG1Cr18Ni9Ti襯F46 |
|
上閥蓋 |
與閥體一起鑄造 |
|
填料 |
聚四氟乙烯 |
|
介質溫度 |
-20～+180℃ |
|
流量特性 |
快開特性 |
|
閥芯轉角 |
90° |
Q941F46電動襯氟軟密封球閥執行機構選配介紹
|
型號 |
JW-05 |
JW-10 |
JW-15 |
JW-25 |
JW-50 |
JW-100 |
JW-200 |
|
輸出力矩 |
50N.M |
100 N.M |
150 N.M |
250 N.M |
500 N.M |
1000 N.M |
2000 N.M |
|
動作范圍 |
0～90° |
||||||
|
絕緣電阻 |
100M/DC500V |
||||||
|
電源 |
AC110/220/380V AC24V |
||||||
|
電機功率 |
15W |
25 W |
30 W |
45 W |
90 W |
110 W |
110 W |
|
執行器重量 |
2.8Kg |
4.2 Kg |
4.5Kg |
7.2Kg |
7.5Kg |
12.5 Kg |
12.5 Kg |
Q941F46電動襯氟軟密封球閥外形尺寸
|
公稱通徑 |
標準值 |
參考值 |
||||||||
|
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-￠d |
L1 |
H |
|
PN1.6(MPa) |
||||||||||
|
15 |
1/2 |
140/130 |
95 |
65 |
45 |
2 |
14 |
4-￠14 |
231 |
350 |
|
20 |
3/4 |
140/130 |
105 |
75 |
55 |
2 |
16 |
4-￠14 |
231 |
370 |
|
25 |
1 |
150/1340 |
115 |
85 |
65 |
2 |
16 |
4-￠14 |
231 |
375 |
|
32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-￠18 |
231 |
385 |
|
40 |
11/2 |
180/165 |
145 |
110 |
85 |
3 |
18 |
4-￠18 |
231 |
390 |
|
50 |
2 |
200/203 |
160 |
125 |
100 |
3 |
20 |
4-￠18 |
231 |
435 |
|
65 |
21/2 |
220/222 |
180 |
145 |
120 |
3 |
20 |
4-￠18 |
261 |
460 |
|
80 |
3 |
250/241 |
195 |
160 |
135 |
3 |
22 |
4-￠18 |
261 |
465 |
|
100 |
4 |
280/305 |
215 |
180 |
155 |
3 |
24 |
8-￠18 |
285 |
612 |
|
125 |
5 |
320/356 |
245 |
210 |
185 |
3 |
26 |
8-￠18 |
285 |
625 |
|
150 |
6 |
360/394 |
280 |
240 |
210 |
3 |
28 |
8-￠23 |
325 |
700 |
|
200 |
8 |
457 |
335 |
295 |
265 |
3 |
30 |
8-￠23 |
325 |
740 |
