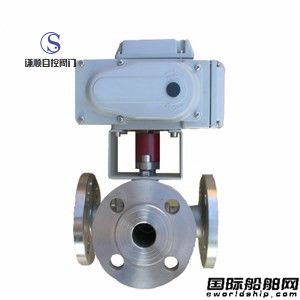

Q944/Q945F電動法蘭三通球閥
更新時間:2018-06-14 訪問統計:815Q944/Q945F電動法蘭三通球閥詳細資料
電動法蘭三通球閥采用JW系列回轉式角行程電動執行機構，以AC220V、AC380V或DC24V電源電壓作動力，接受工業自動化儀表控制系統輸入的(4-20mA、或1-5VDC)電流信號或電壓信號，即可控制運轉，實現對工藝介質的比例調節或二位切換控制。三通球閥是綜合國內外先進技術而開發的新型三通切換型調節閥。標準球芯有L型三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型孔道可起配比作用，適用于液休、氣體、蒸汽等介質的配比調節與控制。
Q944/Q945F電動法蘭三通球閥簡述
1．電動三通球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。三通球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
2．兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉(如流向圖A)
3．四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流(如流向圖B)。
4．T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。
5．三通球閥的主要產品系列：如流向圖所示選擇工況；A圖L型、B圖T型(1-4)
Q944/Q945F電動法蘭三通球閥性能規范
|
公稱通徑DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
流量系系數KV |
17 |
33 |
62 |
95 |
146 |
232 |
350 |
439 |
810 |
1205 |
1912 |
|
|
|
公稱壓力PN(MPa) |
1.6、2.5、4.0、6.4 |
||||||||||||
|
球芯轉角 |
0~90° |
||||||||||||
|
球芯型式 |
L型或T型 |
||||||||||||
|
流量特性 |
快開式或比例調節式 |
||||||||||||
|
連接形式 |
法蘭式、管螺紋式(G") |
||||||||||||
|
電動執行機構 |
型號 |
JM系列 |
|||||||||||
|
電源電壓 |
AC220V、AC380V、DC24V |
||||||||||||
|
作用形式 |
開關型/調節型(隔爆型) |
||||||||||||
|
調節型 |
信號范圍 |
0～10mA、4～10mA 、1-5VDC |
|||||||||||
|
開關型 |
電信號 |
AC220V、AC380V、DC24V；反饋信號：有源觸點信號或無源觸信號 |
|||||||||||
Q944/Q945F電動法蘭三通球閥連接尺寸和外形 PN1.6MPa
|
型號 |
公稱通徑 |
尺寸(mm) |
|||||||||
|
L |
L2 |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
W |
||
|
Q44F-16C |
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-14 |
95 |
130 |
|
20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-14 |
110 |
130 |
|
|
25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-18 |
120 |
140 |
|
|
32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-18 |
144 |
180 |
|
|
40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-18 |
152 |
220 |
|
|
50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-23 |
182 |
220 |
|
|
65 |
260 |
130 |
180 |
145 |
120 |
16 |
3 |
4-18 |
193 |
240 |
|
|
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-18 |
217 |
270 |
|
|
100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-18 |
245 |
350 |
|
|
125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-18 |
282 |
500 |
|
|
150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-23 |
319 |
600 |
|
|
200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
12-23 |
380 |
1000 |
|
|
250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-25 |
460 |
1400 |
|
|
300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-25 |
520 |
1800 |
|
