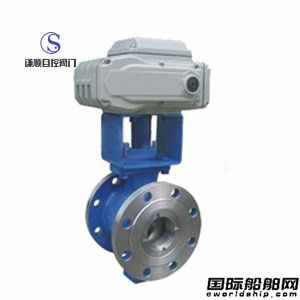

VQ940F/H電動V型切斷法蘭球閥價格
更新時間:2018-06-14 訪問統計:798VQ940F/H電動V型切斷法蘭球閥詳細資料
電動V型切斷法蘭球閥，配用謙順系列電動執行機構，輸入控制信號(4-20mADC)及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。電動V型調節球閥具有流通能力，調節精度高，可調比大，密封性好，重量輕等特點。電動V型調節球閥適用于除小口徑，角型、三通連接外的大部分場合，是替代進口產品的最佳產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等行業的工業過程自動控制系統中。
VQ940F/H電動V型切斷法蘭球閥主要設計參數
連接形式：法蘭式按JB/T79.2-94凹或按JB78-5P對夾式法蘭連接
|
公稱通徑 |
DN25～DN350 |
||||
|
公稱壓力 |
PN1.6、2.5、4.0、6.4MPa |
||||
|
閥芯形式 |
V形缺口半球體 |
||||
|
主要 |
閥體 |
WCB |
CF8 |
CF8M |
|
|
球體、閥桿 |
CF8 |
CF8M |
CF3M |
||
|
密封圈 |
增強聚四氟乙烯、硬質合金 |
||||
|
適用介質 |
水、蒸汽、油品等 |
酸類 |
醋酸類 |
||
|
適用溫度 |
常溫：-28℃~ 180℃?? 高溫：-40℃~ 425℃ |
||||
VQ940F/H電動V型切斷法蘭球閥執行機構
類型：可選用JW，JWS，JWR，JWA系列角行程執行機構。
VQ940F/H電動V型切斷法蘭球閥規格參數表
|
公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
流量系數(Kv) |
25 |
40 |
63 |
100 |
160 |
250 |
350 |
680 |
990 |
1600 |
2500 |
4000 |
|
動作范圍 |
0-90° |
|||||||||||
|
允許壓差△P |
小于公稱壓力(1.6MPa) |
|||||||||||
|
泄漏量Q |
按API598標準測試????? 無泄漏 |
|||||||||||
|
環境溫度℃ |
-20~60℃ |
|||||||||||
|
基本誤差 |
±2% |
|||||||||||
|
回差 |
±2% |
|||||||||||
|
死區 |
1% |
|||||||||||
|
可調范圍 |
250:1 |
|||||||||||
|
配用執行機構 |
謙順系列電動執行器 |
|||||||||||
VQ940F/H電動V型切斷法蘭球閥外形尺寸
|
公稱壓力 |
公稱通徑 |
L |
D |
D1 |
D2 |
D0 |
Z-￠d |
B |
|
|
25 |
102 |
115 |
85 |
65 |
58 |
4-14 |
14 |
|
32 |
102 |
135 |
100 |
78 |
66 |
4-18 |
16 |
|
|
40 |
114 |
145 |
110 |
85 |
76 |
4-18 |
16 |
|
|
50 |
124 |
160 |
125 |
100 |
225 |
4-18 |
16 |
|
|
65 |
145 |
180 |
145 |
120 |
235 |
8-18 |
18 |
|
|
80 |
165 |
195 |
160 |
135 |
260 |
8-18 |
20 |
|
|
100 |
194 |
215 |
180 |
155 |
270 |
8-18 |
20 |
|
|
125 |
213 |
245 |
210 |
185 |
320 |
8-18 |
22 |
|
|
150 |
229 |
280 |
240 |
210 |
340 |
8-23 |
24 |
|
|
200 |
243 |
335 |
295 |
265 |
390 |
12-23 |
26 |
|
|
250 |
297 |
405 |
355 |
320 |
420 |
12-25 |
30 |
|
|
300 |
338 |
460 |
410 |
375 |
510 |
12-25 |
30 |
|
|
350 |
410 |
520 |
470 |
435 |
|
16-25 |
34 |
詳細參數敬請來電咨詢！
