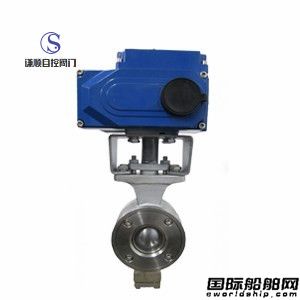

VQ970H電動切斷調節球閥
更新時間:2018-06-14 訪問統計:768VQ970H電動切斷調節球閥詳細資料
電動切斷調節球閥，配用JWA系列電動執行機構，無需另配伺服放大器，有輸入控制信號(4-20mADC)及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。電動V型調節球閥具有流通能力，調節精度高，可調比大，密封性好，重量輕等特點。電動V型調節球閥適用于除小口徑，角型、三通連接外的大部分場合，是替代進口產品的最佳產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等行業的工業過程自動控制系統中。
VQ970H電動切斷調節球閥主要設計參數
連接形式：按JB78-5P對夾式法蘭連接
|
公稱通徑 |
DN25～DN350 |
||||
|
公稱壓力 |
PN1.6、2.5、4.0、6.4MPa |
||||
|
閥芯形式 |
V形缺口半球體 |
||||
|
主要 |
閥體 |
WCB |
CF8 |
CF8M |
|
|
球體、閥桿 |
CF8 |
CF8M |
CF3M |
||
|
密封圈 |
增強聚四氟乙烯、硬質合金 |
||||
|
適用介質 |
水、蒸汽、油品等 |
硝酸類 |
醋酸類 |
||
|
適用溫度 |
高溫：-40℃~+425℃ |
||||
VQ970H電動切斷調節球閥執行機構
類型：可選用JW，JWS，JWR，JWA系列角行程執行機構。
VQ970H電動切斷調節球閥規格參數表：
|
公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
流量系數(Kv) |
25 |
40 |
63 |
100 |
160 |
250 |
350 |
680 |
990 |
1600 |
2500 |
4000 |
|
動作范圍 |
0-90° |
|||||||||||
|
允許壓差△P |
小于公稱壓力(1.6MPa) |
|||||||||||
|
泄漏量Q |
按API598標準測試 無泄漏 |
|||||||||||
|
環境溫度℃ |
-20~60℃ |
|||||||||||
|
基本誤差 |
±2% |
|||||||||||
|
回差 |
±2% |
|||||||||||
|
死區 |
1% |
|||||||||||
|
可調范圍 |
250:1 |
|||||||||||
|
配用執行機構 |
JM系列電動執行器 |
|||||||||||
VQ970H電動切斷調節球閥外形尺寸
|
公稱通徑DN |
L |
LKR |
H1 |
D1 |
Z-ød |
|
|
1.6\\2.5\\4.0 |
H |
L1 |
1.6MPa |
|||
|
25 |
102 |
277 |
208 |
60 |
85 |
4-14 |
|
32 |
102 |
295 |
208 |
65 |
100 |
4-18 |
|
40 |
114 |
305 |
208 |
75 |
110 |
4-18 |
|
50 |
124 |
364 |
208 |
95 |
125 |
4-18 |
|
65 |
143 |
379 |
208 |
105 |
145 |
4-18 |
|
80 |
165 |
389 |
256 |
120 |
160 |
8-18 |
|
100 |
194 |
402 |
256 |
140 |
180 |
8-18 |
|
125 |
213 |
426 |
256 |
165 |
210 |
8-18 |
|
150 |
229 |
445 |
256 |
185 |
240 |
8-23 |
|
200 |
243 |
465 |
256 |
205 |
295 |
12-23 |
|
250 |
297 |
610 |
346 |
240 |
355 |
12-25 |
|
300 |
338 |
660 |
346 |
290 |
410 |
12-25 |
VQ970H電動切斷調節球閥訂貨須知
1.產品型號與名稱 6.額定流量系數
2.公稱通徑DN(mm) 7.介質種類和溫度范圍
3.公稱壓力 8.閥前后壓力(壓差)
4.流量特性 9.電源電壓和控制信號
5.閥體材質 10.其它特殊要求
