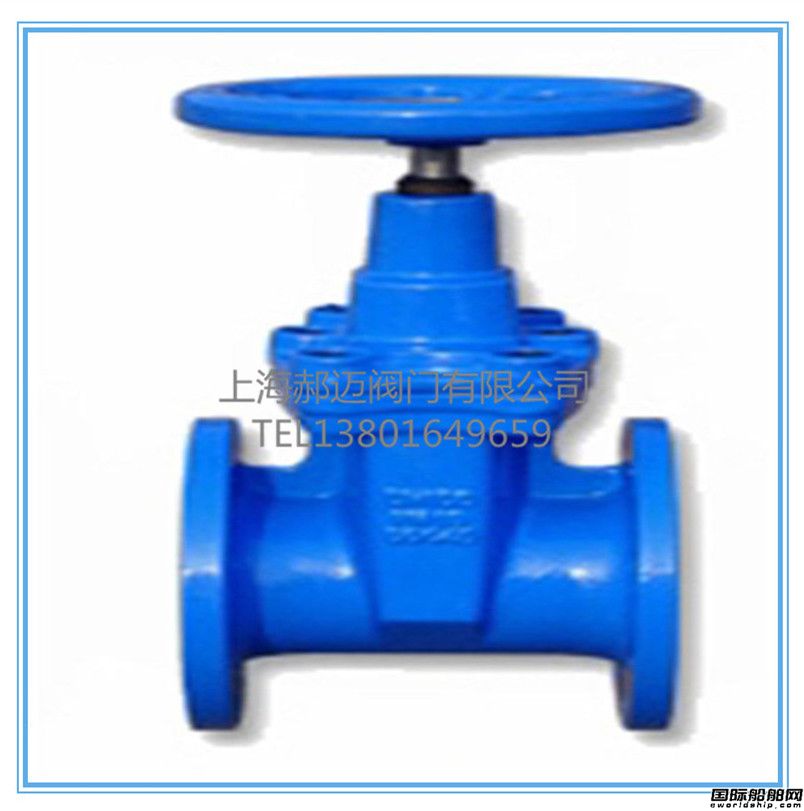

德標彈性座封閘閥 DIN3202-F4

產品名稱： 德標閘閥 產品型號： Z45X
驅動方式： 手動,氣動,電動,傘齒輪 連接形式： 法蘭
結構形式： 閘板式 密封結構： 硬密封,軟密封
壓力范圍： 1.0MPa-16.0MPa 公稱通徑： DN15-600
常用材質： 鑄鐵,鑄鋼,不銹鋼,合金鋼等
產品說明 ：
德標F4閘閥DIN3202-F4/F5/F7德標閘閥適用于液、氣、水介質管路和設備，作為接通和斷流之用。該閥流體阻力和啟閉所需力矩較小，不受節制的流向，形體比較簡單，制造工藝性較好。因此使用范圍很廣，廣泛應用于食品、藥類、 給排水工程、建筑、消防等領域。
德標閘閥設計標準：DIN3352
德標閘閥結構長度：DIN3202
德標閘閥連接法蘭：DIN2543-2545
德標閘閥實驗和檢驗：DIN3230

相關產品：
德標F4閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,介質溫度不高時為2°52'。楔式閘閥的閘板可以做成一個整 體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板。閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性。閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥亦叫明桿閘閥。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動,也就是將操作轉矩變為操作推力。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全通徑，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象,通常在開到頂點位置上,再倒回1/2－1圈,作為全開閥門的位置。因此,閥門的全開位置，按閘板的位置即行程來確定。有的閘閥,閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動,而使閘板提升,這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。

閘閥原理:
關閉件（閘板）沿通路中線的垂直方向移動做全開和全關切斷用。
閘閥選用
閘閥閘閥主要用于截斷或接通管路中的介質，一般不作為調節或節流使用。
分類
閘閥閘閥根據分類方法不同可分為：平行式閘閥、楔式閘閥、升降式閘閥、旋轉桿式閘閥、快速啟閉閘閥、縮口閘閥、平板閘閥等。
閘閥特點
流體阻力小，適用的壓力、溫度范圍大，介質流動方向不受限定，密封性能良好。



產品訂貨須知：

一、1.產品名稱、型號、公稱通徑2.介質及溫度、壓力范圍3.是否有附件、交貨期、特殊要求等以便我們的為您正確選型。

二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售訂購。
