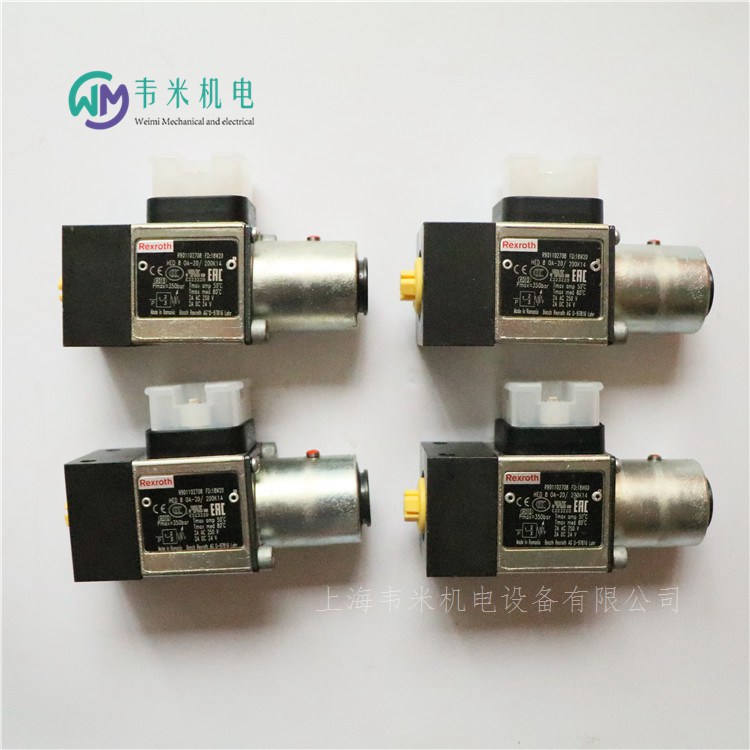

      力士樂壓力繼電器HED8OA-20/200K14

      更新時間:2021-10-26  訪問統計:709

      力士樂壓力繼電器HED8OA-20/200K14

      液壓-電氣柱塞式壓力開關
      HED 8 -2X
      組件系列 2X
      最大工作壓力 630 bar
      壓力等級 50、100、200、350 和 630 bar
      UL 公認組件，CCC 認證
      用于底板安裝/管道安裝
      用于法蘭連接，符合 ISO 16873
      作為垂直疊加元件，與疊加閥板相連接，符合 ISO 4401
      5 檔壓力
      4 種調整類型：
      – 帶或不帶保護帽的主軸
      – 帶刻度的主軸，帶或不帶保護帽
      – 帶刻度旋鈕
      – 帶刻度可鎖定旋鈕
      電氣連接
      – 帶設計 A 閥插頭（大型方形連接器）
      – 帶 M12 x 1 連接器
      帶常閉/常開觸點功能的微動開關
      電流零電位轉換（從 1 mA 到 2 A）
      壓力范圍經過 UL 認證，高達 350 bar
      HED8 類型的液壓-電氣壓力開關是柱塞式壓力開關。它們的基本構成是殼體帶柱塞的安裝套件、壓縮彈簧、調節元件和微動開關。
      如果要監測的壓力低于調定壓力，則操作微動開關。要監測的壓力通過節流孔傳到柱塞。柱塞受彈簧座支持并克服壓縮彈簧不斷變化的作用力。彈簧座將柱塞的運動傳輸到微動開關，并在達到調定壓力時釋放后者的壓力。這會打開或關閉電路，具體取決于電路設置。彈簧座的機械前擋塊在壓力突然降低和過壓的情況下，可保護微動開關免于受到機械損傷，并防止壓縮彈簧的固態壓縮。
      注意：
      要延長使用壽命，安裝壓力開關時應確保振動較小，使其免于受到液壓沖擊。


      力士樂壓力繼電器HED8OA-20/200K14，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，常用產品現貨供應。歡迎新老客戶咨詢采購！

      在液壓設備中,以壓力作為控制信號來實現自動化控制的控制方式中,壓力繼電器是重要的元件之一。它是一種將油液的壓力信號中轉換成電信號的電液控制元件(液電轉換開關)。當液壓系統中的油液壓力達到壓力繼電器的調節壓力時,即發出電信號,以控制電磁鐵,電磁離合器,繼電器等電氣元件動作,使油路換向卸壓。執行機構實現順序動作,或關閉電機,使系統停止工作,起安全保護作用等。
      壓力繼電器有直動型和先導型;也有帶延時調節和不帶延時調節的; 也有彈簧調節型和開關位置調節型。各種壓力繼電器盡管類型不同,原理只有一個,即靠液體壓力與彈簧力的平衡,使柱塞或杠桿產生一定的位移,將電氣開關接通與斷開。壓力繼電器的任務是把系統某 較穩定的壓力信號反映出去, 以控制其它的順序動作,但它由于自身和外界的原因,有可能發出誤信號,影響液壓系統的工作可靠性和安全性。

      液壓傳動技術已經廣泛應用于很多工程技術領域,由于液壓系統所服務的主機的工作循環、動作特點等各不相同,相應的各液壓系統的組成、作用和特點也不盡相同。以下通過對幾個典型液壓系統的分析,進一步熟悉各液壓元件在系統中的作用和各種基本回路的組成,并掌握分析液壓系統的方法和步驟。
      閱讀一個較為復雜的液壓系統圖,大致可按以下步驟進行:
      (1)了解設備的工藝對液壓系統的動作要求;
      (2)初步游覽整個系統, 了解系統中包含有哪些元件,并以各個執行元件為中心,將系統分解為若干子系統。
      (3)對每一子系統進行分析,搞清楚其中含有哪些基本回路,然后根據執行元件的動作要求,參照動作循環表讀懂這一子系統。
      (4)根據液壓設備中各執行元件間互鎖、同步、防干涉等要求,分析各子系統之間的聯系。
      (5)在全面讀懂系統的基礎上,歸納總結整個系統有哪些特點,以加深對系統的理解。
      德國力士樂REXROTH壓力繼電器訂貨號物料號和型號：
      R901102706 HED8OA-20/100K14
      R901106257 HED8OA-20/100K14/12
      R901106259 HED8OA-20/100K14A
      R901135255 HED8OA-20/100K14A/12
      R901106262 HED8OA-20/100K14AS
      R901111210 HED8OA-20/100K14AS/12
      R901449421 HED8OA-20/100K14ASMT
      R901106263 HED8OA-20/100K14ASV
      R901141703 HED8OA-20/100K14ASV/12
      R901108526 HED8OA-20/100K14AV
      R901095551 HED8OA-20/100K14KS
      R901145180 HED8OA-20/100K14KSV
      R901094159 HED8OA-20/100K14KW
      R901316371 HED8OA-20/100K14KW/12
      R901153040 HED8OA-20/100K14KWV
      R901102711 HED8OA-20/100K14S
      R987390062 HED8OA-20/100K14S-ADJUSTEDFORFLS
      R901111201 HED8OA-20/100K14S/12
      R901111200 HED8OA-20/100K14SV
      R901107367 HED8OA-20/100K14V
      R901126668 HED8OA-20/100K14V/12
      R901395456 HED8OA-20/100K35A
      R901126696 HED8OA-20/100K35KS
      R901127461 HED8OA-20/100K35S
      R901238187 HED8OA-20/100P030K14AS
      R901123283 HED8OA-20/100P040K14S
      R901135061 HED8OA-20/100P070K14S
      R901437873 HED8OA-20/100P070K35S
      R901312179 HED8OA-20/100P100K14AS
      R901102708 HED8OA-20/200K14
      R901106512 HED8OA-20/200K14/12
      R901107094 HED8OA-20/200K14A
      R901111198 HED8OA-20/200K14A/12
      R901106452 HED8OA-20/200K14AS
      R901108523 HED8OA-20/200K14AS/12
      R901108522 HED8OA-20/200K14ASV
      R901141051 HED8OA-20/200K14AV
      R901107126 HED8OA-20/200K14KS
      R901111197 HED8OA-20/200K14KSV
      R901106448 HED8OA-20/200K14KW
      R901150699 HED8OA-20/200K14KW/12
      R901108245 HED8OA-20/200K14KWV
      R901102727 HED8OA-20/200K14S
      R976717118 HED8OA-20/200K14SSPEZ.MEYCO180BAR
      R901202306 HED8OA-20/200K14S/12
      R901107805 HED8OA-20/200K14SV
      R901110456 HED8OA-20/200K14V
      R901211753 HED8OA-20/200K35A
      R901293054 HED8OA-20/200K35KS
      R901171100 HED8OA-20/200K35S
      R901232897 HED8OA-20/200P120K14AS
      R901213491 HED8OA-20/200P130K14S
      R901338304 HED8OA-20/200P180K14AS
      R901214160 HED8OA-20/200P180K14S
      R901306495 HED8OA-20/200U100K14S
      R901107923 HED8OA-20/200U120K14S
      R901107393 HED8OA-20/200U165K14S
      R901108521 HED8OA-20/200U170K14S
      R901107318 HED8OA-20/200U180K14S
      R901171875 HED8OA-20/350F080K14S
      R901131246 HED8OA-20/350F105K14S
      R901102710 HED8OA-20/350K14
      R901107091 HED8OA-20/350K14/12
      R901106455 HED8OA-20/350K14A
      R901108518 HED8OA-20/350K14A/12
      R901102722 HED8OA-20/350K14AS
      R901111192 HED8OA-20/350K14AS/12
      R901108517 HED8OA-20/350K14ASV
      R901110453 HED8OA-20/350K14ASV/12
      R901110452 HED8OA-20/350K14AV
      R901107087 HED8OA-20/350K14KS
      R901134010 HED8OA-20/350K14KSV
      R901102716 HED8OA-20/350K14KW
      R901107332 HED8OA-20/350K14KW/12
      R901110450 HED8OA-20/350K14KWV
      R901102778 HED8OA-20/350K14S
      R901108009 HED8OA-20/350K14S/12
      R901107922 HED8OA-20/350K14SV
      R901186318 HED8OA-20/350K14SV/12
      R901107796 HED8OA-20/350K14V
      R901110447 HED8OA-20/350K14V/12
      R901125561 HED8OA-20/350K35
      R987199324 HED8OA-20/350K35
      R901127471 HED8OA-20/350K35A
      R901127477 HED8OA-20/350K35AS
      R901272251 HED8OA-20/350K35KS
      R901127474 HED8OA-20/350K35S
      R901181469 HED8OA-20/350P160K14S
      R901371576 HED8OA-20/350P170K14S
      R901371577 HED8OA-20/350P200K14S
      R901245027 HED8OA-20/350P250K14S
      R901217016 HED8OA-20/350P270K14S
      R901376877 HED8OA-20/350P300K14
      R901171883 HED8OA-20/350U110K14S
      R901168129 HED8OA-20/350U210K14S
      R901101698 HED8OA-20/50K14
      R901107793 HED8OA-20/50K14/12
      R901106507 HED8OA-20/50K14A
      R901110444 HED8OA-20/50K14A/12
      R901106499 HED8OA-20/50K14AS
      R901110443 HED8OA-20/50K14AS/12
      R901110166 HED8OA-20/50K14ASV
      R901110164 HED8OA-20/50K14AV
      R901110163 HED8OA-20/50K14AV/12
      R901102702 HED8OA-20/50K14KS
      R901110160 HED8OA-20/50K14KSV
      R901102754 HED8OA-20/50K14KW
      R976722498 HED8OA-20/50K14KW-10BARSTEIGEND
      R901108514 HED8OA-20/50K14KW/12
      R901110155 HED8OA-20/50K14KWV
      R901102704 HED8OA-20/50K14S
      R987255554 HED8OA-20/50K14S
      R901155751 HED8OA-20/50K14S/12
      R901110149 HED8OA-20/50K14SV
      R901110147 HED8OA-20/50K14SV/12
      R901117070 HED8OA-20/50K14V
      R901109543 HED8OA-20/50K14V/12
      R901173249 HED8OA-20/50K35
      R901349292 HED8OA-20/50K35AS
      R901336212 HED8OA-20/50K35KS
      R901155571 HED8OA-20/50K35S
      R901312177 HED8OA-20/50P010K14AS
      R901213487 HED8OA-20/50P015K14S
      R901244472 HED8OA-20/50R020K14S
      R901355720 HED8OA-20/50U020K14S
      R901107127 HED8OA-20/630K14
      R901134765 HED8OA-20/630K14/12
      R901275335 HED8OA-20/630K14A
      R901108512 HED8OA-20/630K14AS
      R901199523 HED8OA-20/630K14ASV
      R901109541 HED8OA-20/630K14KS
      R901109538 HED8OA-20/630K14KW
      R901119175 HED8OA-20/630K14KW/12
      R901107915 HED8OA-20/630K14S
      R901130967 HED8OA-20/630K14SV
      R901118228 HED8OA-20/630K14V
      R901188553 HED8OA-20/630K35A
      R901426835 HED8OA-20/630K35S
      一,組合機床液壓系統
      組合機床液壓系統主要由通用滑臺和輔助部分(如定位、夾緊)組成。動力滑臺本身不帶傳動裝置,可根據加工需要安裝不同用途的主軸箱,以完成鉆、擴、鉸、鏜、刮端面、銑削及攻絲等工序。
      有液壓夾緊的他驅式動力滑臺的液壓系統原理圖，這個系統采用限壓式變量泵供油，并配有二位二通電磁閥卸荷，變量泵與進油路的調速閥組成容積節流調速回路，用電液換向閥控制液壓系統的主油路換向，用行程閥實現快和工進的速度換接。

      二,液壓系統的特點
      液壓系統采用限壓式變量泵和調速閥組成容積節流調速系統,把調速閥裝在進油路上,而在回油路上加背壓閥。這樣就獲得了較好的低速穩定性、較大的調速范圍和較高的效率。而且當滑臺需死擋鐵停留時,用壓力繼電器發出信號實現快退比較方便。
      采用限壓式變量泵并在快進時采用差動連接, 不僅使快進速度和快退速度相同差動缸),而且比不采用差動連接的流量可誠小一倍,其能量得到合理利用,系統效率進一步得到提高。
      采用電液換向閥使換向時間可調,改善和提高了換向性能。采用行程閥和液控順序閥來實現快進與工進的轉換,比采用電磁閥的電路簡化,而且使速度轉換動作可靠,轉換精度也較高。此外,用兩個調速閥串聯來實現兩次工進, 使轉換速度平穩而無沖擊。
      夾緊油路中串接誠壓閥,不僅可使其壓力低于主油路壓力,而且可根據工件夾緊力的需要來調節并穩定其壓力;當主系統快速運動時,即使主油路壓力低于減壓閥所調壓力,因為有單向閥的存在,夾緊系統也能維持其壓力(保壓)。夾緊油路中采用二位四通閥,它的常態位置是夾緊工件,這樣即使在加工過程中臨時停電,也不至于使工件松開,保證了操作安全可靠。

      End
