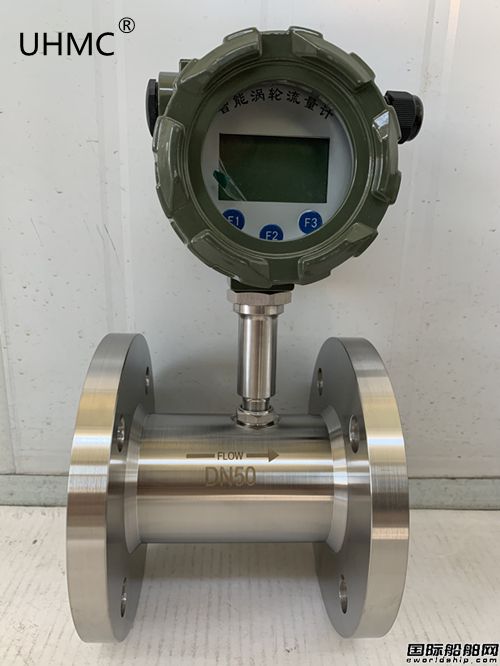

LWGY型法蘭連接不銹鋼液體渦輪流量計

LWGY型法蘭連接不銹鋼液體渦輪流量計是由渦輪流量傳感器與顯示儀表配套組成智能渦輪流量計。傳感器具有精度高，重復性好，壽命長操作簡單等特點?？蓮V泛應用于石油，化工，冶金，造紙等行業測量液體的體積瞬時流量和體積總量。

流量傳感器為硬質合金軸承止推式，不僅保證精度，耐磨性能提高，而且具有結構簡單、牢固以及拆裝方便等特點。一般可達±0.5%R、±1.0%R重復性好，短期重復性可達0.05% - 0.2%結構緊湊輕巧，安裝維護方便耐壓等級高壓力損失小，流通能力強抗震動性能強

(2)工作原理

LWG系列液體渦輪流量傳感器基于力矩平衡原理，流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整理，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量范圍內，脈沖頻率f與流經流量計的流體的瞬時流量Q成正比，流量方程為：

Q=3600*f/k

式中： f——脈沖頻率[Hz]

          k——流量計的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位

          Q——流體的瞬時流量（工作狀態下）[m3/h]

         3600——換算系數

  每臺流量計的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

三、基本參數與技術性能

(1) 流量傳感器基本參數見下表  表一
