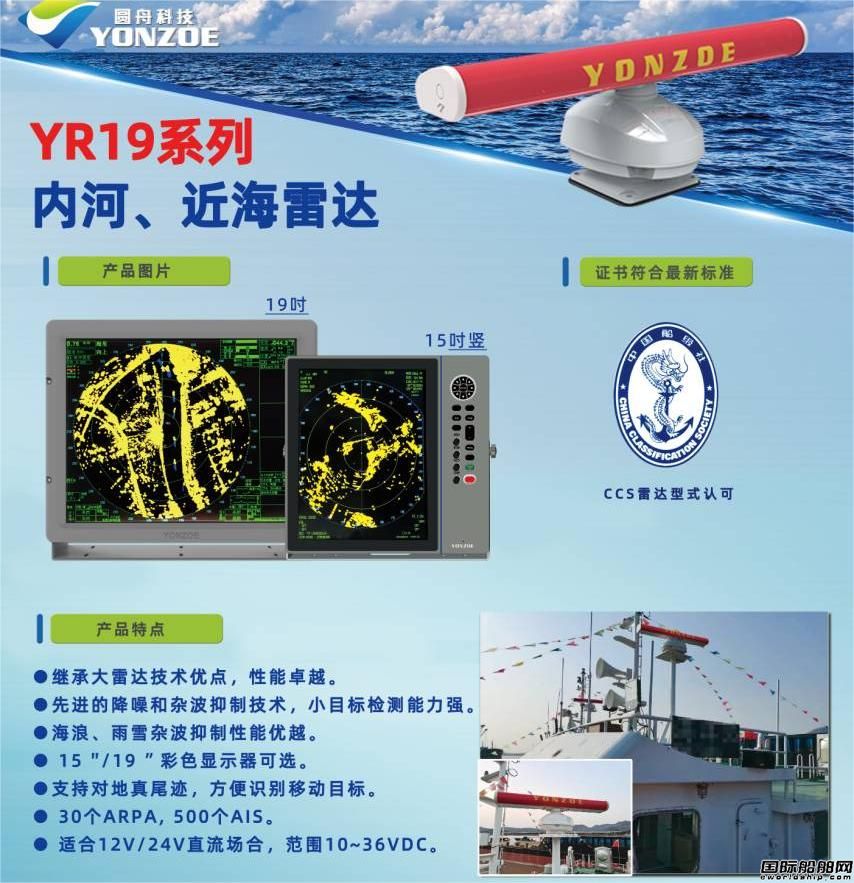

名稱

參數

天線類型

波導縫隙陣列天線

工作頻率

9410±30MHz, X-波段

峰值功率

4kW/6kW/12.5KW

天線極化

水平極化

天線轉速

24RPM（100kn風速），36RPM（70kn風速）

波束寬度與

副瓣抑制

型號

RAX12C (橫桿)

RAX18C(橫桿)

天線長度

4ft(1.2m)

6ft(1.8m)

水平波束寬度

1.85°

1.3°

垂直波束寬度

22°

22°

±10°內副瓣抑制

-24dB

-28dB 1

±10°外副瓣抑制

-30dB

-32dB

脈沖寬度與脈沖重復頻率

脈沖類型

脈沖寬度（us）

脈沖重復頻率PRF（Hz）

S

0.08

2100

M

0.3

1200

L

0.8

600

中頻

60MHz

噪聲系數

6dB

接口

輸入信號(IEC 61162)

AIS, THD （陀螺羅經或衛星羅經），EPFS（GPS或 BD2定位儀），SMDE （速度計程儀或衛星定位儀）

輸出信號

報警輸出，VGA/DVI輸出，TTDATA （可選）

電源

供電

標稱(V)

范圍(V)

功率（W）

直流DC

24

10～36

<100

顯示與處理單元

名稱

參數

顯示器尺寸

名稱

RDS15

RDS159

顯示器尺寸

15″

19″

雷達圖像顯示區

直徑

>220mm

>290mm

顯示分辨率

1024x768

1280x1024

量程、

距標圈

和距標圈距

量程(nm)

0.125

0.25

0.5

0.75

1

1.5

2

3

6

12

24

32

48

64

距標圈數目

5

5

4

5

4

5

4

5

4

4

4

4

4

4

距標圈間隔（nm）

0.025

0.05

0.125

0.15

0.25

0.3

0.5

0.6

1.5

3

6

8

12

16

最小作用距離

25m

距離分辨率

25m

距離精度

量程1 %或30m,取其大者。

方位分辨率

2.1°(1.2米) / 1.5°(1.8米)

方位精度1°

1°

顯示模式

船首向上、船首向上真方位、真北向上、 真北向上真運動、航向向上

調諧功能

支持自動或手動

TT標繪功能

自動（一個捕獲區）或人工捕獲；最多30個目標， 0.1NM ～ 24NM

AIS

500個目標

雷達助航地圖

航路點、航線、海岸線、浮標等標記。

警戒區

1個可設扇形區域

自檢功能

電壓、電流、溫度、接口信息、版本信息、接口數據等

環境溫度

工作溫度

室外射頻（天線+收發機）

-25℃～+55℃

室內顯控（主機+顯示器）

-15℃～+55℃

儲存溫度

-30℃～+70℃。

相對濕度

95% (+40℃）

防水性能

室外射頻

IPX6

室內主機

IPX3

電磁兼容EMC：符合IEC60945Ed.4相關規范條款。
