SM三螺桿泵;錨機液壓馬達用三螺桿泵;
更新時間:2014-10-22 訪問統計:741南京艾科泵業有限公司
周旺15301584119 025-85350284（fax）
一、特點

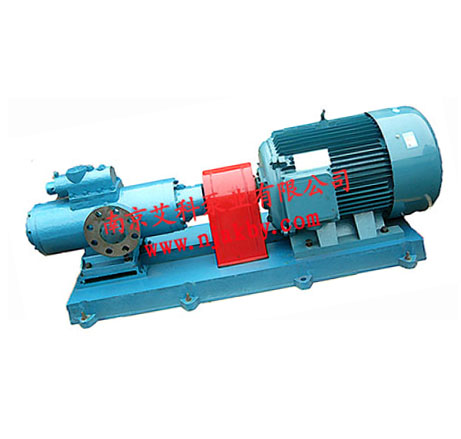

SM三螺桿泵
1.轉子液壓平衡，振動小，噪音低。
2.輸出穩定，無脈動。
3.高效率。
4.具有很強的自吸能力。
5.零部件采用通用性強的系列化設計，具有多種安裝方式。
6.結構緊湊，體積小，重量輕，可在較高轉速下工作。
二、輸送介質種類
a. 潤滑性液體：如機械油，滑油，重油，渣油
b. 低潤滑性液體：如輕柴油，重柴油，含蠟稀油
c. 粘性液體：如各種合成橡膠液和人造膠液，乳化液
d.根據說輸送介質需要還可提供加熱或冷卻結構
三、應用
·在供熱設備中用做燃油，燃油供應和輸送泵。
·在機械工業中用做液壓，潤滑和搖控馬達泵。
·在化學石油化工和食品工業中用做裝載，輸送和供液泵。
·在船舶上用做輸送、增壓、燃油噴射和潤滑油泵以及船用液壓裝置泵。
四、SN 系列三螺桿泵的型式代號
泵型式代號： SM H 210 R 46 K 2 Y- W3
1 2 3 4 5 6 7 8 9
1. 系列
2. 型式
3. 規格
4. 主桿的方向（R=右旋 L=左旋）
5. 螺旋角度
6. 結構特性及軸承
7．密封
8. 泵體
9. 材料組合
(1).從驅動端看，若要求泵軸順時針轉動，則選R，逆時針轉動，則選L。
1. 系列
|
系列
|
主要特征
|
最大流量[l/min]
|
規格范圍
|
最大排出壓力[MPa]
|
|
SM
|
中壓，單吸軸向力液壓平衡
|
2200
|
40～2200
|
10.0
|
2. 型式
|
符號
|
結構說明
|
|
H
|
臥式地腳安裝泵
|
|
F
|
端法蘭聯接泵
|
|
S
|
立式柱腳安裝泵
|
|
E
|
泵轉子組件，桿套插裝泵
|
|
D
|
進口浸沒泵
|
|
B
|
進出口同側法蘭聯接泵
|
3. 螺旋角
|
規格
|
40
|
80
|
120
|
210
|
280
|
440
|
660
|
940
|
1300
|
1700
|
2200
|
|
主桿螺旋角
|
38
|
36
|
42
|
40
|
43
|
40
|
40
|
42
|
42
|
42
|
42
|
|
46
|
42
|
46
|
46
|
46
|
46
|
46
|
46
|
46
|
46
|
46
|
|
|
46
|
4. 結構特性及軸承軸封
|
符號
|
結構說明
|
適用范圍
|
|
U2
|
內置雙列球軸承，填料密封
|
介質潤滑性較差，粘度大
溫度≤ 150℃
|
|
K2
|
外置軸承，填料密封
|
介質潤滑性較差，粘度大
溫度≤ 150℃
|
|
U12.1
|
內置滾動軸承，軸承由介質潤滑機械密封
|
介質潤滑性良好
溫度≤ 80℃
|
|
E6.7
|
外置滾動軸承，可用潤滑噴嘴注潤滑脂機械密封
|
介質潤滑性較差，
工作溫度高 T≤150℃
|
|
E15
|
外置滾動軸承，可用潤滑噴嘴注潤滑脂機械密封
|
介質潤滑性較差，
工作溫度高 T≤200℃
|
5. 泵體
|
符號
|
說明
|
備注
|
|
無標記
|
標準泵體
適用于輸送流動性好的潤滑性液體
|
|
|
Y
|
雙層泵體可用熱蒸汽或熱傳輸液體作載體對介質進行加熱適用于輸送高粘度加流動性差的液體,介質溫度≤200oC
|
泵安裝圖與標準型不同向廠家取
|
|
T
|
單層焊接泵體，
適用于有特殊要求的場所
|
泵安裝圖與標準型不同向廠家取
|
6. 常用材料組合
|
材料組合代碼
|
泵體
|
襯套
|
適用范圍
|
|
W3
|
QT42-10
|
ZL109
|
用于小規格泵和大規格低壓泵輸送潤滑性好的液體，如潤滑油。
|
|
W23
|
QT42-10
|
ZCuSn5Pb5Zn5
|
用于小規格泵和大規格低壓泵輸送潤滑性較差的液體，如重油、燃油等。
|
|
W27
|
ZG35
|
ZCuSn5Pb5Zn5
|
用于大規格泵高壓輸送潤滑性較好的液體，如潤滑油等。
|
|
W28
|
ZG35
|
ZL109
|
用于大規格泵輸送潤滑性較差的液體，如重油、燃油等。
|
|
W29
|
焊接泵體
|
ZCuSn5Pb5Zn5
|
用于有特殊要求的場所
|
End
