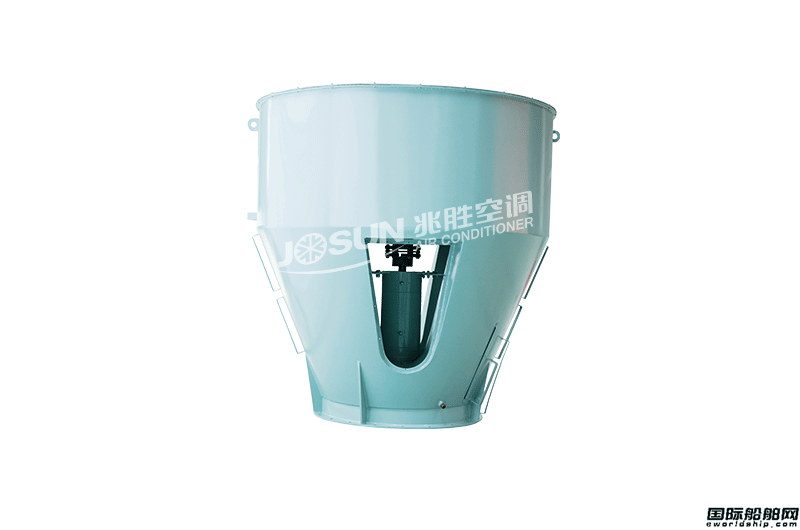

防爆軸流通風機

CBZ系列艦船用防爆軸流通風機（以下簡稱“通風機”）， 該風機是在CZ型基礎上按有關防爆規定采取的防爆措施而派生出的一種新型艦船用防爆軸流風機。按照GB3836.1-2010《爆炸性環境第1部分：設備通用要求》、GB3836.1-2010《《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》的有關規定和中國船舶檢驗局現行《鋼質海船入級和建造規范》的有規定設計制造的。通風機經中華人民共和國防爆檢驗單位檢驗合格，取得了防爆合格證。

型號說明：

“C”：艦船用

“B”：防爆

“Z”：軸流風機

“30~180”：葉輪直徑

組成：通風機主要由機殼、葉輪、靜葉撐腳及船用防爆電機等組成。

產品功能：

適合在船舶、艦艇和石油平臺上用于輸送B組T1～T4、C組T1～T5易燃、易爆的氣體。

產品優勢：

通風機具有噪音低、流量大、壓力高、效率高等特點。風機耐腐蝕性好、有效抗沖擊、振動，風機運轉平穩和安全可靠，可根據用戶需要逆轉使用。

通風機可制成多種型式供用戶選擇：Ⅰ型（甲板式）、II型（風筒式）、III型（隔艙式）IV型（橄欖式）、V型（上出風式）。

●風量：500～180000m³/h

●全壓：100～1050Pa

●功率：0.55kW~90kW

●電制：標準配置AC 3PH 380V/50Hz，AC 3PH 440V/60Hz，如有需要可選用其它電制：AC 3PH 415V/50Hz，AC 3PH 460V/60Hz，AC 3PH 480V/60Hz，AC 3PH 690V/60Hz。

●機殼：結構型式為筒式。在機殼內部，葉輪旋轉部位布置防火花銅環，起到防爆的作用。機殼主要作用：收集氣體，對氣體起導流作用，提高風機的內效率，同時支撐電機，對葉輪運轉起保護作用。

●葉輪：結構型式為機翼形葉片，材料為ZL104鑄鋁合金，經過嚴格的動平衡校正、超速試驗。

●靜葉撐腳：靜葉撐腳起到聯接電機與筒體的作用，同時靜葉采用扭曲葉片式導葉結構，導葉的作用是將從葉輪出來之后的氣體收集起來，將其一部分動能轉成壓力能。

●船用防爆電動機：具有良好的防潮、防霉和抗鹽霧性能，運行平穩、噪音低的特點。船用防爆電機結構為封閉式三相交流籠型轉子異步電動機。能防止灰塵，鐵屑或其它雜物侵入電動機內部。能滿足海上一些惡劣的環境。工作原理：由交變的電場通過線圈產生交變的磁場，磁通的變化在轉子繞組中產生磁場力，帶動轉子的轉動，將電能轉換成機械能。電機防爆性能是按GB3836.1-2010《爆炸性環境第1部分：設備通用要求》、GB3836.2-2010《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》的規定制成隔爆型?？筛鶕笤黾涌臻g加熱器。

●船用防爆電動機可根據要求選用德州恒力、江蘇大中、遠東等國產品牌，也可選用ABB、西門子、百維等進口品牌。

適合在船舶、艦艇和石油平臺上用于輸送B組T1～T4、C組T1～T5易燃、易爆的氣體。
