芬蘭Meridata測深儀MD DSS

芬蘭Meridata公司生產的MD DSS淺地層剖面測量系統是一個數字化的聲納系統平臺。系統支持多種聲學操作模式，可以廣泛用于沙灘、河口、航道、海岸及大陸架等處的沉積及淺層剖面測量。
針對于來自各種聲源發射的不同聲學信號，系統能夠生成用戶定義的各種輸出格式。此外，它還可以接收、處理、導入并圖象化顯示聲學反射信號。同時，系統也可以將這些數據與對應的位置數據同時存儲起來為船的空間運動提供動態的參考。
MD DSS系統的一些主要技術參數包括：
- 支持多種聲學操作模式（pinger，chirp， seismic profiling，side scan）
- 與目前世界上現有的聲學設備能夠很好的兼容 （如換能器、地震聲源、水聽器、側掃聲納等等）
- 支持必備的多通道工作模式
- 具有控制聲波傳輸方式（例如：脈沖長度、頻率、波形等）的強大功能從而能高質量地接收回波信息
- 系統采用接收聲波反射信息的合適聲波采樣率來獲得所需的帶寬，然后用16個比特位的原始數據進行安全的大范圍動態記錄
- 可以不受任何限制地實時或離線對反射的聲波的各種數據進行處理（如時變增益，增益，噪聲閾值，高低通濾波等）
- 可以利用先進的圖象處理技術和模式識別技術（如邊緣檢測等）對剖面反射數據進行進一步的處理。
此外，系統配有的MDPS數據后處理軟件包，還具有如下功能：
- 對每一組聲波反射數據提供帶有位置信息的解算，將這些數據相對于船體的空間位置參數進行修正（船只的垂直起伏、傾斜、縱搖、橫搖等）
- 對聲學反射數據的判讀及處理
- 觀測層面/目標到三維信息模型的轉換，以利于進一步的直觀顯示、面積及體積的計算等
MD DSS系統可以廣泛的用于高精度的海洋地震測量；由于系統本身的多功能性，MD DSS 還可以用在地質勘探、海底地形等領域。更多的時候，是被廣泛地用做回聲測深、淺層剖面測量等領域。

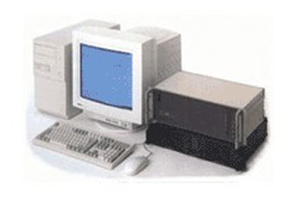

2.2 MD DSS系統的硬件組成
MD DSS系統的硬件組成包括如下幾個部分：
–UASP-聲學測量設備與計算機相連接的接口單元
–PC（測量計算機）-用做系統控制
–聲學子系統-用來生成和接收不同頻率的聲學信號
–GPS定位設備（選項）-用來提供位置信息
–剖面數據的采集、記錄模塊
