JIS F7121造船用日標筒形海水濾器5K-300
更新時間:2021-12-16 訪問統計:6822造船用筒形海水過濾器-日標筒形海水過濾器-國標筒形海水濾器
JIS F7121 Shipbuilding -- Can water filters
JIS F7121 Can Water Strainer-Sea Water Strainer-Coares water filter
JIS F日標海水濾器-船用日標筒形海水過濾器-5K日標海水濾器-10K日標海水濾器
CBM1061日標海水過器-船用日標筒形海水過濾器-日標5K海水濾器-日標10K海水濾器
我司（揚州飛航船舶附件廠）生產的船用日標海水過濾器 主要型號有：

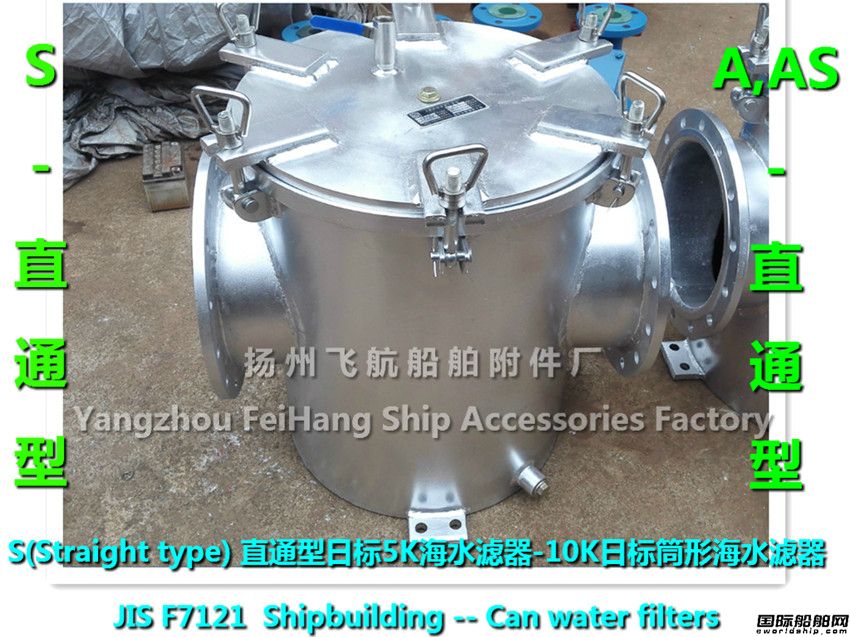

S(Straight type) 直通型日標5K海水濾器-10K日標筒形海水濾器

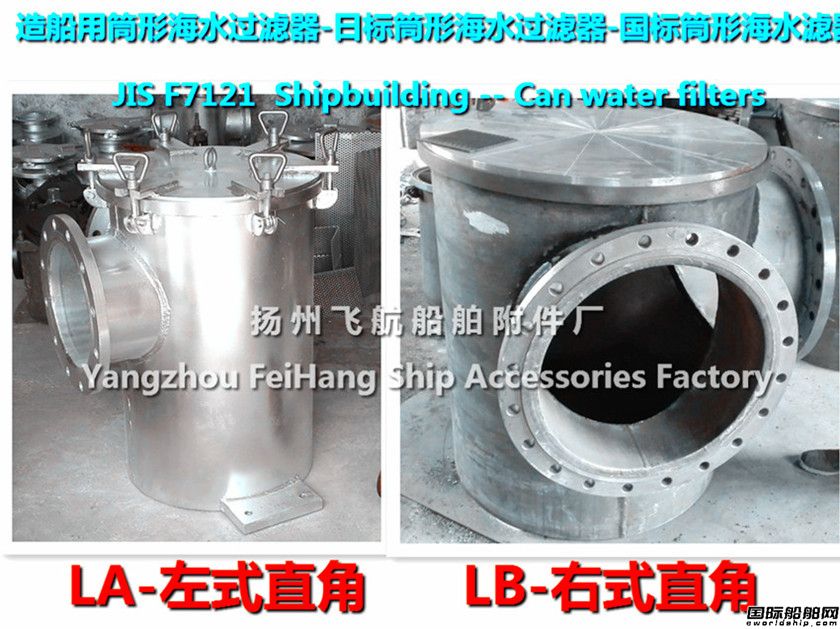

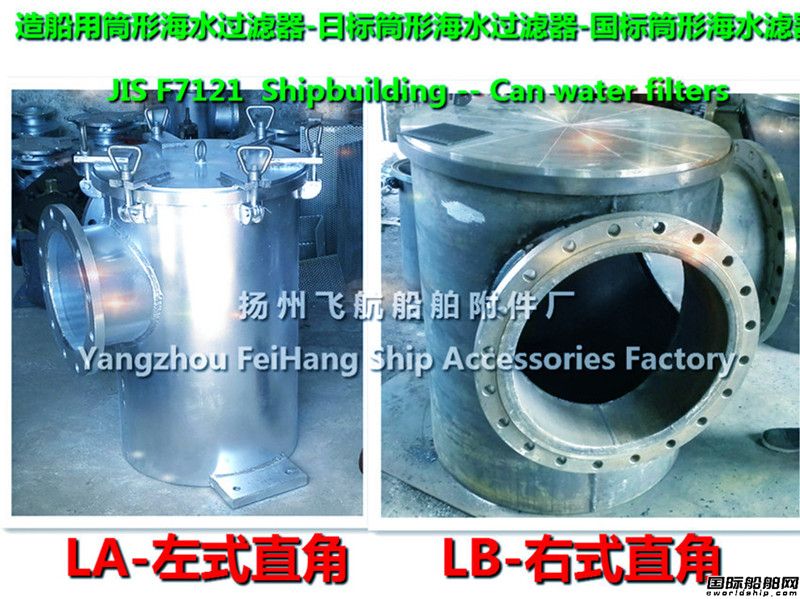

LA-左式直角日標海水濾器-5K日標海水濾器-10K日標海水濾器
LB-右式直角日標筒形海水過濾器-5K日標筒形海水過濾器-10K日標筒形海水過濾器
JIS F7121 Can Water Strainer-Can Water Strainer Valves
JIS F日標海水濾器-船用日標筒形海水過濾器-5K日標海水濾器-10K日標海水濾器
產品詳細參數表：
|
Can Water Filter JIS F7121 日標海水濾器-5K日標海水濾器10K日標海水過濾器 |
|||||
|
型號
Type |
規格
Size |
本體材質
Body material |
濾筒形式Filter cylinder form |
濾筒材質
Filter material |
法蘭標準
Flange Connection |
|
S(Straight type) 直通(LA LB)直角 |
25A~500A
（DN25-DN500） |
Cast Steel（碳鋼） Stainless Steel etc3（不銹鋼） |
Basket（提籃式） |
SS400, SUS304 , SUS316 |
JIS 5K 10K |
JIS F7121 Can Water Strainer-Can Water Strainer Valves
JIS F日標海水濾器-船用日標筒形海水過濾器-5K日標海水濾器-10K日標海水濾器

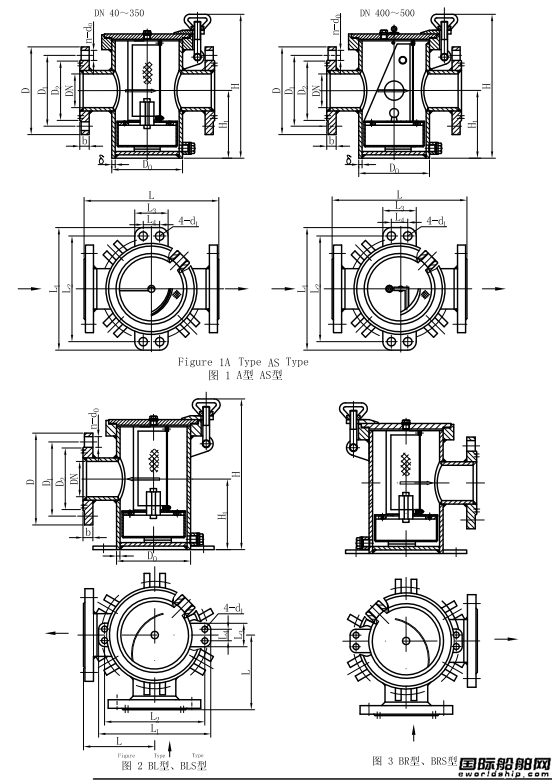

外形圖以及具體尺寸參考：
|
DN mm |
d |
L |
L1 |
H |
Flange |
Weight kg |
|||
|
D |
C |
n-h |
t |
||||||
|
25 |
25 |
170 |
85 |
180 |
95 |
75 |
4-12 |
14 |
6.15 |
|
32 |
40 |
190 |
95 |
215 |
115 |
90 |
4-15 |
16 |
8.7 |
|
40 |
40 |
190 |
95 |
215 |
120 |
95 |
4-15 |
16 |
8.9 |
|
50 |
50 |
200 |
100 |
240 |
130 |
105 |
4-15 |
16 |
10.92 |
|
65 |
65 |
250 |
125 |
305 |
155 |
130 |
4-15 |
18 |
19.7 |
|
80 |
80 |
270 |
135 |
340 |
180 |
145 |
4-19 |
18 |
25.5 |
|
100 |
100 |
320 |
160 |
400 |
200 |
165 |
8-19 |
20 |
37.6 |
|
DN mm |
d |
L |
L1 |
H |
Flange |
Weight kg |
|||
|
D |
C |
n-h |
t |
||||||
|
125 |
125 |
400 |
200 |
485 |
235 |
200 |
8-19 |
20 |
65.5 |
|
150 |
150 |
460 |
230 |
575 |
265 |
230 |
8-19 |
22 |
93 |
|
200 |
200 |
550 |
275 |
665 |
320 |
280 |
8-23 |
24 |
148.0 |
|
250 |
250 |
680 |
340 |
825 |
385 |
345 |
12-23 |
26 |
258.8 |
|
300 |
300 |
760 |
380 |
920 |
430 |
390 |
12-23 |
28 |
336.6 |
|
350 |
335 |
820 |
410 |
1030 |
480 |
435 |
12-25 |
30 |
448.3 |
|
400 |
380 |
880 |
440 |
1135 |
540 |
495 |
16-25 |
30 |
543.0 |
日標海水濾器-船用日標筒形海水過濾器-日標5K海水濾器-日標10K海水濾器:適用于各類船舶的海水冷卻系統及中央淡水泠卻系統、壓載消防系統、給水/供水系統。
●所有濾器法蘭接口形式按照指定標準，濾通面積應至少是吸入管口面積的2.6倍
●濾網試驗壓力應按照以上規格要求做嚴格的強度和密封試驗，保壓至少5分鐘無泄漏
●每臺濾器應當有放氣口和排污口，用螺栓堵住
●濾器熱浸鋅，最小浸鋅層重量610g/m2。
●或濾器內表面進行涂塑處理，涂塑層厚度為0.25—0.3mm，外表面分別涂底漆和表漆各二度；
JIS F7121 Can Water Strainer-Can Water Strainer Valves
JIS F日標海水濾器-船用日標筒形海水過濾器-5K日標海水濾器-10K日標海水濾器
通常標記為：
JIS F7121-25S-8：船用筒形水濾器-船用筒形海水濾器-日標筒形海水過濾器
（公稱通徑為DN25，形式為S型-直通，濾筒眼孔為8mm）
JIS F7121-10K-350：船用筒形水濾器-船用筒形海水濾器-日標筒形海水過濾器-日標10K海水濾器
（公稱通徑為DN350，形式為S型-直通，法蘭標準為10K）

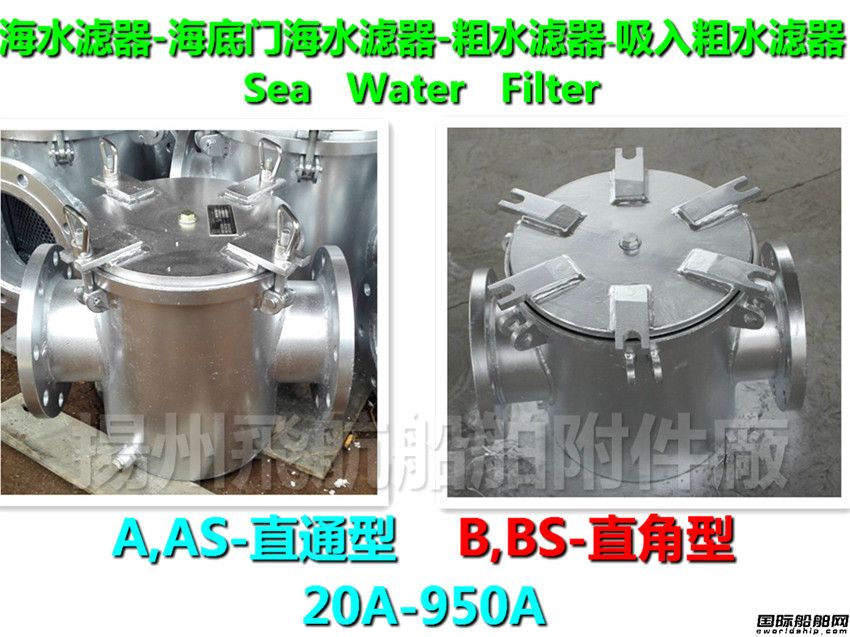

在此我們簡單敘述，船用國標海水濾器,船用國標粗水濾器
|
型式 Type |
參考標準 |
公稱壓力(MPa) |
公稱通徑(mm) |
適用介質 |
|
|
A、AS |
直通濾器 Straight way filter |
CB/T497-94 |
0.1 |
40 ~ 500 |
海水、淡水 |
|
BR、BRS |
右式直角濾器 Right type right-angle filter |
40 ~ 350 |
|||
|
BL、BLS |
左式直角濾器 Left type right-angle filter |
||||
國標CB/T497-94直通粗水濾器,直通吸入海水濾器通常標記示例:
PN0.1MPa、DN40的A型直通吸入粗水濾器/AS型直通粗水濾器 標記為：
粗水濾器/吸入粗水濾器 A40 CB/T497-1994
直通型粗水濾器/直通型吸入粗水濾器 AS40 CB/T497-1994
PN0.1MPa、DN50的A型直通吸入粗水濾器/AS型直通粗水濾器 標記為：
粗水濾器/吸入粗水濾器 A50 CB/T497-1994
直通型粗水濾器/直通型吸入粗水濾器 AS50 CB/T497-1994
PN0.1MPa、DN65的A型直通吸入粗水濾器/AS型直通粗水濾器 標記為：
粗水濾器/吸入粗水濾器 A65 CB/T497-1994
直通型粗水濾器/直通型吸入粗水濾器 AS65 CB/T497-1994
PN0.1MPa、DN80的A型直通吸入粗水濾器/AS型直通粗水濾器 標記為：
粗水濾器/吸入粗水濾器 A80 CB/T497-1994
直通型粗水濾器/直通型吸入粗水濾器 AS80 CB/T497-1994
PN0.1MPa、DN100的A型直通吸入粗水濾器/AS型直通粗水濾器 標記為：
粗水濾器/吸入粗水濾器 A100 CB/T497-1994
直通型粗水濾器/直通型吸入粗水濾器 AS100 CB/T497-1994
PN0.1MPa、DN150的A型直通吸入粗水濾器/AS型直通粗水濾器 標記為：
粗水濾器/吸入粗水濾器 A150 CB/T497-1994
直通型粗水濾器/直通型吸入粗水濾器 AS150 CB/T497-1994
PN0.1MPa、DN200的A型直通吸入粗水濾器/AS型直通粗水濾器 標記為：
粗水濾器/吸入粗水濾器 A200 CB/T497-1994
直通型粗水濾器/直通型吸入粗水濾器 AS200 CB/T497-1994
CB/T497-94國標船用直通粗水濾器,直通吸入海水濾器通常標記示例:
PN0.1MPa、DN250的B型右式直角吸入粗水濾器/BS型右式直角粗水濾器 標記為：
直角粗水濾器/直角吸入粗水濾器 BR250 CB/T497-1994
直角式粗水濾器/直角型吸入粗水濾器 BRS250 CB/T497-1994
PN0.1MPa、DN300的B型右式直角吸入粗水濾器/BS型右式直角粗水濾器 標記為：
直角粗水濾器/直角吸入粗水濾器 BR300 CB/T497-1994
直角式粗水濾器/直角型吸入粗水濾器 BRS300 CB/T497-1994
PN0.1MPa、DN350的B型右式直角吸入粗水濾器/BS型右式直角粗水濾器 標記為：
直角粗水濾器/直角吸入粗水濾器 BR350 CB/T497-1994
直角式粗水濾器/直角型吸入粗水濾器 BRS350 CB/T497-1994
