C-Job公司研發實現可視化船舶設計輔助平臺

在船舶設計的工程中我們常常遇到這樣的尷尬場面：除設計工程師以外，包括船東在內的其他人員很難理解復雜和抽象的設計理念，更無法將設計理念與最終的船體造型以及設備布置相對應。為了拉近設計與現實之間的距離，并對船舶設計工作進行支持和補充，C-Job公司組建了一個特殊的團隊：可視化部門

可視化部門充分發揮自身在計算機圖形處理上的優勢，將船舶設計工程學和藝術美學相結合，在設計的各個階段全面展示設計理念和設計成果。自成立起，可視化部門便不斷推陳出新，業務范圍涵蓋2D效果圖到3D動畫展示。同時，可視化部門還持續尋求新的挑戰，引入傳統船舶設計領域以外的高科技技術為船舶設計提供創新型的輔助方案。近期，C-Job公司的可視化部門宣布其成功研發了以3D模型為支撐的新一代可視化設計輔助平臺，Interactive Viewer。

2D效果圖 - C-Job參與研發的新一代無人駕駛巡邏艇

3D動畫演示（截圖）- Padmos船隊

Interactive Viewer：新一代可視化設計輔助平臺

Interactive Viewer從真正意義上實現了設計過程中的一站式可視化平臺。Interactive Viewer以3D模型為基礎，將2D設計圖紙，船舶技術規格書，設備清單等設計文件可視化，通過一個或者多自由度旋轉，以360度全視角展示船舶的設計理念和設計效果，包括設計細節以及根據船東需求而配置的各種專業設備等。同時為了更好的查看一些特殊部位的設計和布置，C-Job公司還在Interactive Viewer平臺上還添加了細節查看功能，通過點擊按鈕，查看某些特殊部位的細節信息。

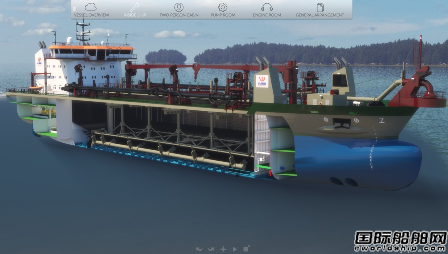

Interactive Viewer 主頁面（實例圖）

內裝設計的可視化

在Interactive Viewer平臺上，可以全方位的查看包括船員休息區以及技術服務區在內的內裝設計與布置，直觀的展示設計中的人機工程學效果。

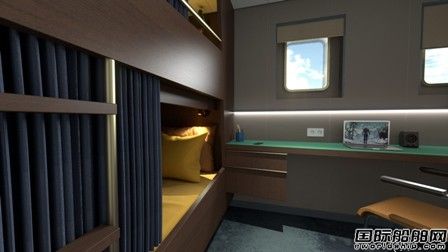

Interactive Viewer 船員房間（實例圖）

設備的可視化

除了展示船舶設計和內裝效果之外，Interactive Viewer的另一項主要功能則是展示關鍵設備的安裝與布置。“通過Interactive Viewer，我們可以在概念設計階段身臨其境的感受船舶的設計，并且以非常直觀的方式向船東展示船機設備以及特種裝備的選擇與布置，協助船東進行設備選型與決策” Geoffrey Smit，可視化部門負責人，說道“比如我們可以透過主甲板來到機艙，感受機艙的設計以及主要設備的布置情況。”

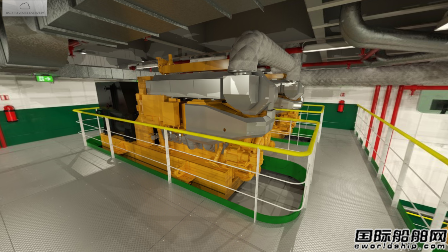

Interactive Viewer 主機艙展示（實例圖）

基于3D的船舶設計理念

除了對船舶設計過程進行可視化展示以外，C-Job公司還致力于將3D工程學運用在船舶設計中。相對于傳統的2D圖紙設計，將3D技術運用于的船舶設計具有更多的技術優勢。3D模型能夠為各個設計專業提供統一的可視化平臺，將各個專業的設計過程，設計內容以及設計結果進行連接和整合，從而避免了由于各個專業對2D圖紙在理解上的偏差而帶來的設計失誤。例如，將船體的內部空間設計和內裝設計通過3D模型進行整合和集中展示，以檢驗設計效果和設計質量。“通過3D建模，使用3D打印技術，加上Interactive Viewer平臺的可視化輔助，我們成功為船舶設計工程師與船東之間架起了溝通的橋梁。” Geoffrey Smit補充道。
